¿Cómo elevo, tiro o posiciono una carga cuando no hay una fuente de alimentación conveniente? ¿Qué debo elegir cuando el espacio de trabajo es reducido y necesito una herramienta de elevación compacta que pueda controlar manualmente?

En muchas fábricas, talleres, obras de construcción y proyectos de mantenimiento, descubro que un simple Polipasto de palanca manual puede ser más práctico que una máquina de elevación motorizada. Los Polipastos de Palanca de la Serie HSH-VT 0.75T están diseñados para este tipo de trabajo. Ofrecen una forma cómoda de elevar, tirar, posicionar y asegurar cargas, manteniendo el equipo relativamente sencillo y portátil.

En esta guía, explicaré cómo entiendo y utilizo este tipo de polipasto de palanca, dónde se adapta a situaciones reales de trabajo, cómo lo comparo con otros equipos de elevación y qué considero antes de elegir uno. También compartiré consejos prácticos de seguridad y mantenimiento que pueden ayudar a los usuarios a obtener un servicio más fiable de sus equipos de elevación.

Como referencia, la norma ASME HST-3 establece los requisitos de rendimiento para polipastos de palanca utilizados en aplicaciones de elevación, tracción y tensado, mientras que la norma ASME B30.21 abarca aspectos como el marcado, la construcción, la instalación, la inspección, el mantenimiento y el funcionamiento.

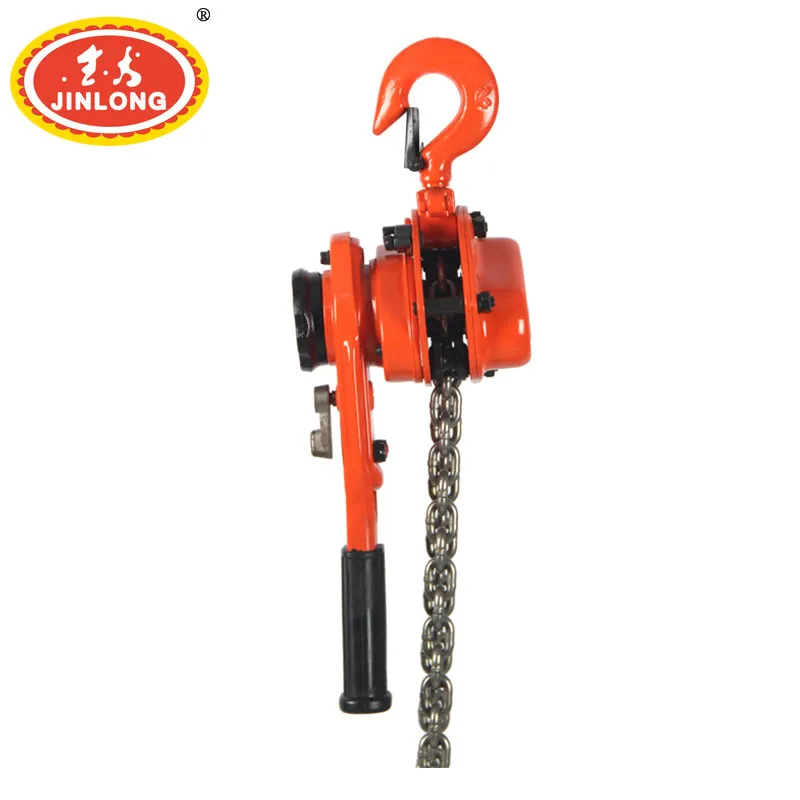

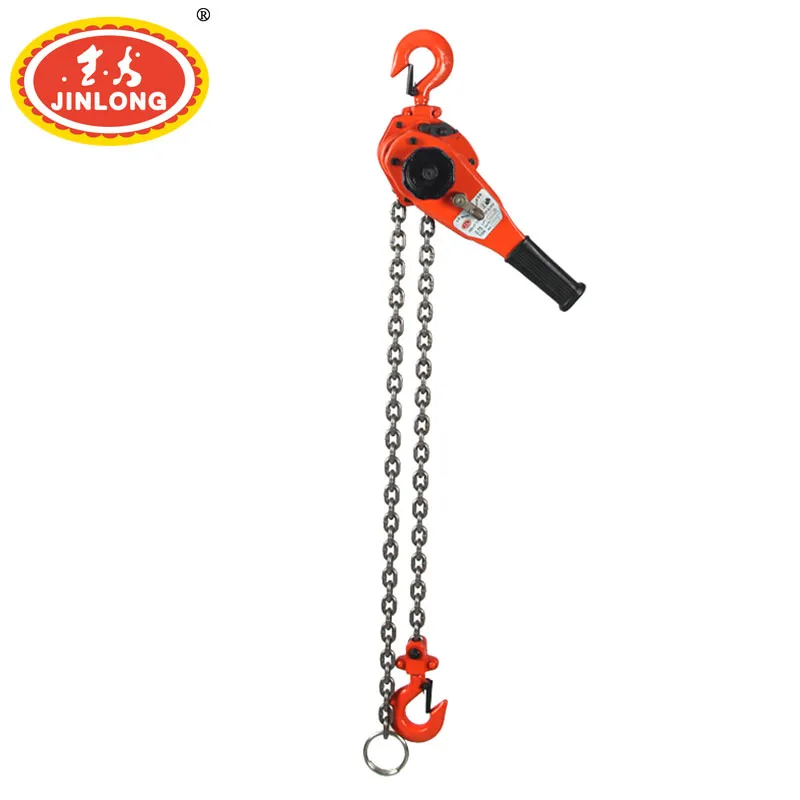

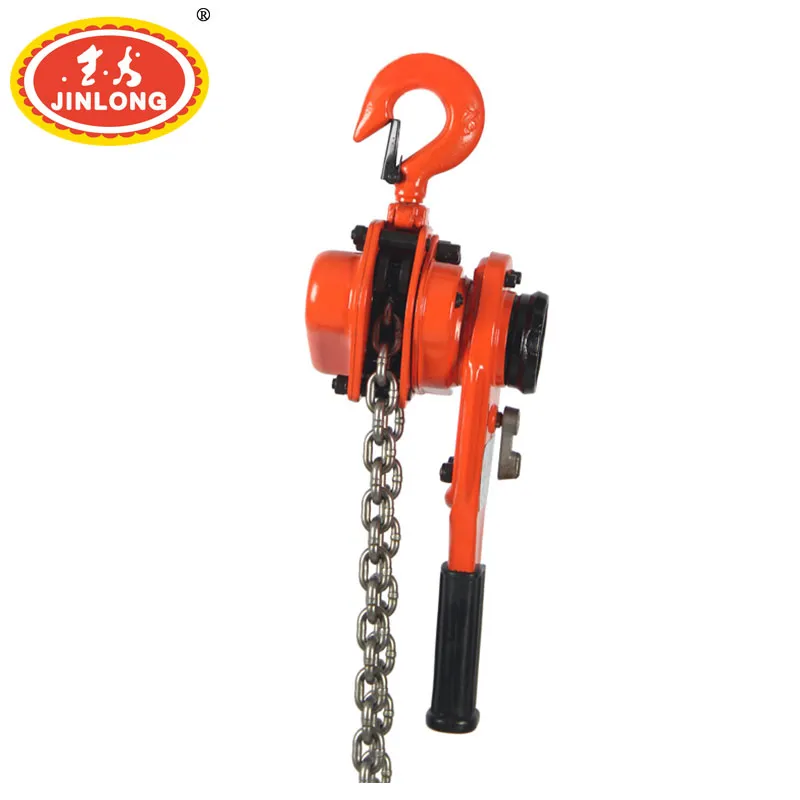

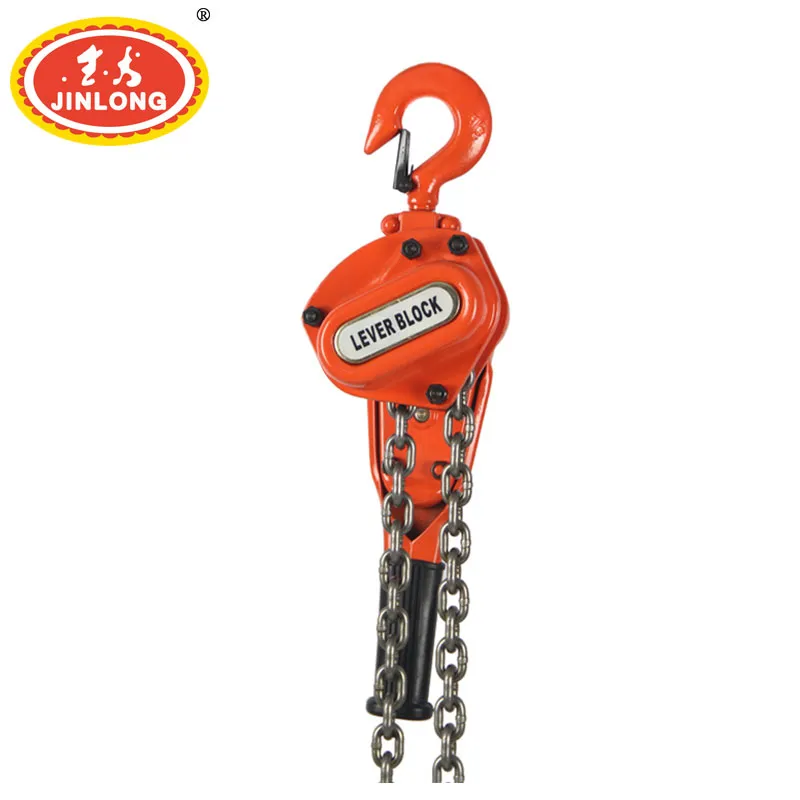

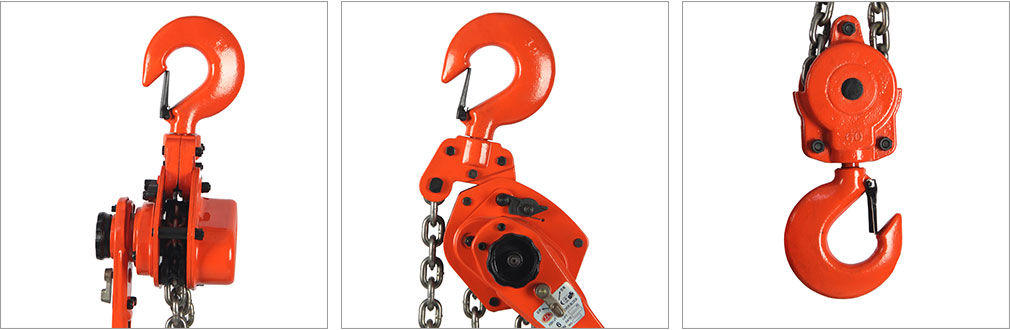

1. ¿Qué son los polipastos de palanca de la serie HSH-VT 0.75T?

Los polipastos de palanca de la serie HSH-VT 0.75T son herramientas manuales de elevación diseñadas para el manejo controlado de cargas. En lugar de depender de un motor eléctrico, el operador utiliza un mecanismo de palanca para generar fuerza de elevación o tracción.

Este sencillo principio de funcionamiento es una de las principales razones por las que considero que un polipasto de palanca resulta útil para trabajos de mantenimiento e instalación. No siempre dispongo de una fuente de alimentación eléctrica, y no siempre necesito un Polipasto eléctrico de gran tamaño. Para tareas de elevación más pequeñas, una solución manual puede ser más fácil de transportar y de poner en marcha.

La designación 0.75T indica que se trata de un producto de la clase 0,75 toneladas. Sin embargo, siempre recomiendo verificar la capacidad nominal real, las instrucciones de operación, la altura de elevación y las condiciones de trabajo indicadas por el fabricante antes de utilizar una unidad concreta. El nombre de un producto nunca debe sustituir la información que figura en su placa de características o en su documentación técnica.

¿Qué hace diferente a un polipasto de palanca?

• Operación manual: Se puede operar sin suministro de energía eléctrica.

• Diseño portátil: Se puede trasladar entre diferentes lugares de trabajo.

• Movimiento controlado: El mecanismo de palanca permite al operador realizar movimientos graduales de elevación o tracción.

• Aplicación flexible: Se puede utilizar para tareas de elevación, tracción, posicionamiento y tensado cuando la aplicación es adecuada.

• Mantenimiento práctico: Un dispositivo de elevación mecánico puede ser conveniente para usuarios que prefieren una estructura sencilla.

La norma ASME describe específicamente los polipastos de palanca como equipos utilizados para aplicaciones de elevación, tracción y tensado. Esto es importante porque no considero al polipasto de palanca únicamente como un pequeño dispositivo de elevación. En la situación adecuada, también puede ser una herramienta útil de posicionamiento y tracción.

Fuente: principios prácticos de selección basados en los requisitos de las normas ASME B30.21 y ASME HST-3 para polipastos de palanca.

2. ¿Cómo funciona un polipasto de palanca?

El principio de funcionamiento es bastante fácil de entender. Cuando muevo la palanca de operación, el mecanismo interno convierte el movimiento de mi mano en fuerza mecánica. Según la dirección de operación y el diseño, el mecanismo puede elevar, descender, tirar o posicionar una carga conectada.

El operador no necesita empujar ni levantar toda la carga a mano. En su lugar, el mecanismo de palanca proporciona ventaja mecánica. Esto resulta especialmente útil cuando una carga es demasiado pesada para moverla de forma segura con fuerza manual directa, pero no requiere un sistema de elevación motorizado de gran tamaño.

Una forma sencilla de entender el funcionamiento

1. Primero verifico la capacidad nominal y confirmo que la carga sea adecuada.

2. Inspecciono el polipasto de palanca y los puntos de anclaje.

3. Conecto el gancho superior u otro punto de sujeción aprobado a un soporte adecuado.

4. Conecto la carga utilizando accesorios de elevación apropiados.

5. Me aseguro de que la carga esté equilibrada y de que la línea de tracción sea la correcta.

6. Opero la palanca lentamente y observo la carga.

7. Me detengo de inmediato si noto ruidos inusuales, deslizamiento, deformación o movimientos inestables.

Un punto importante es que la ventaja mecánica no significa fuerza ilimitada. Si el operador siente que se necesita una cantidad anormal de fuerza, no lo considero un desafío para tirar con más fuerza. Me detengo e investigo por qué la carga se resiste a moverse.

Las posibles causas incluyen una aplicación con sobrecarga, una carga atascada, una mala alineación, un punto de anclaje inadecuado o un problema con el equipo de elevación.

3. Dónde utilizo los polipastos de palanca de la serie HSH-VT 0.75T

Veo el mayor valor de los polipastos de palanca de la serie HSH-VT 0.75T en situaciones donde la portabilidad, el control manual y la flexibilidad son más importantes que una alta velocidad de elevación.

Mantenimiento de fábrica

Durante el mantenimiento de equipos, es posible que necesite mover un componente de máquina una corta distancia o elevar una pieza hasta su posición. Un polipasto de palanca manual puede ser útil cuando la zona de mantenimiento no cuenta con un Polipasto eléctrico suspendido cerca del lugar de trabajo.

Por ejemplo, imagine un equipo de mantenimiento reemplazando un componente mecánico dentro de un taller. El componente es lo suficientemente pesado como para requerir asistencia mecánica, pero el trabajo no justifica trasladar una grúa grande a la zona. Un polipasto de palanca portátil puede ofrecer una solución más práctica si la estructura de soporte y la aplicación son adecuadas.

Instalación de equipos

El trabajo de instalación a menudo requiere ajustes pequeños. Un componente puede necesitar desplazarse varios centímetros antes de que los orificios de montaje se alineen correctamente. En esta situación, un tirón o posicionamiento manual controlado puede resultar más útil que simplemente elevar el componente rápidamente.

Valoro especialmente la capacidad de realizar movimientos graduales. El operador puede detenerse, inspeccionar la posición y continuar, en lugar de depender de un movimiento motorizado rápido.

Construcción y trabajo de campo

Las obras de construcción no siempre disponen de energía eléctrica conveniente en cada puesto de trabajo. Por lo tanto, un polipasto de palanca manual puede ser útil para tareas adecuadas de elevación y tracción temporales.

Sin embargo, el entorno debe evaluarse cuidadosamente. El terreno irregular, el difícil acceso, las condiciones meteorológicas, las cargas suspendidas y la presencia de trabajadores en las cercanías pueden modificar el nivel de riesgo. Las directrices de HSE subrayan que los equipos de elevación deben ser adecuados para la tarea y que riesgos como la caída de cargas, los movimientos no deseados y las averías del equipo deben mantenerse bajo control.

Alineación y posicionamiento de maquinaria

Otra aplicación práctica es el posicionamiento de maquinaria. Al instalar equipos, puede que necesite mover una máquina ligeramente de lado o mantener la tensión mientras se ajusta otro componente.

Un polipasto de palanca puede resultar útil para este tipo de movimiento controlado, siempre que la dirección de tracción y el sistema de anclaje sean los adecuados.

Fuente: Las categorías de aplicación reflejan los usos de elevación, tracción y tensado descritos en ASME HST-3 y B30.21; las consideraciones de seguridad del sitio se basan en la guía de equipos de elevación de HSE.

4. Comparación de los polipastos de palanca con otros equipos de elevación

Cuando los clientes me preguntan si deberían comprar un polipasto de palanca, suelo empezar por el trabajo y no por el producto. No existe un único dispositivo de elevación que sea adecuado para todas las aplicaciones.

Un Polipasto de cadena manual, un polipasto eléctrico, un polipasto de palanca, un gato y otros dispositivos de elevación resuelven problemas diferentes.

Fuente: Las funciones del equipo se comparan según los principios generales de operación; ASME identifica los polipastos de palanca específicamente para aplicaciones de elevación, tracción y tensado.

Polipasto de palanca vs. polipasto eléctrico

Si necesito elevación repetida durante todo el día, especialmente cuando la velocidad es importante, un polipasto eléctrico puede ser más adecuado. Si necesito un dispositivo portátil para elevación o tracción ocasionales, un polipasto de palanca manual puede ser más conveniente.

Por lo tanto, la decisión no se trata simplemente de qué producto es más resistente. Considero la disponibilidad de energía, la frecuencia de elevación, la altura de trabajo, el movimiento de la carga, las condiciones de instalación y el nivel de control requerido.

Polipasto de palanca vs. polipasto de cadena manual

Un polipasto de cadena manual se utiliza comúnmente para elevación vertical desde un soporte superior. Un polipasto de palanca me ofrece otra opción cuando necesito una herramienta manual compacta para elevar, tirar, posicionar o tensar.

La norma ASME HST-3 cubre específicamente los polipastos de palanca utilizados para este tipo de aplicaciones, mientras que otras normas ASME abarcan diferentes categorías de polipastos.

5. Cómo elijo el polipasto de palanca adecuado

Antes de seleccionar Polipastos de palanca serie HSH-VT 0.75T, recomiendo repasar algunas preguntas sencillas. Esto ayuda a evitar un error común: elegir una herramienta de elevación solo por su capacidad anunciada.

1. ¿Cuál es la carga real?

Comienzo con el peso real de la carga. No hago estimaciones cuando dispongo de información precisa. La capacidad nominal del equipo de elevación debe ser adecuada para la carga y la aplicación previstas.

También considero si la carga puede desplazarse durante la operación. Una carga que técnicamente está dentro de la capacidad puede volverse peligrosa si está mal equilibrada o se mueve inesperadamente.

2. ¿Estoy elevando o traccionando?

Esta es una pregunta importante. Algunos trabajos consisten principalmente en elevación vertical. Otros implican tracción horizontal, posicionamiento o tensado.

Me aseguro de que el equipo seleccionado esté destinado a la aplicación real y de que las instrucciones del fabricante permitan la configuración prevista.

3. ¿Dónde fijaré el polipasto de palanca?

El punto de apoyo es tan importante como el dispositivo de elevación. Un polipasto de palanca robusto no puede hacer segura una estructura de apoyo débil.

Verifico la viga, el punto de anclaje, la conexión del gancho, la eslinga, el grillete u otros componentes de sujeción como parte del sistema completo de elevación.

4. ¿Cuál es el entorno de trabajo?

• ¿El área es estrecha o abierta?

• ¿Hay espacio suficiente para que la palanca se mueva?

• ¿El piso es estable?

• ¿Hay agua, polvo, barro o material corrosivo?

• ¿Hay otros trabajadores cerca de la carga?

• ¿La carga podría balancearse o quedar atrapada?

Estas preguntas suelen cambiar la elección del equipo más que el propio nombre del producto.

Mi lista de verificación práctica para la selección

Fuente: Los criterios de selección e inspección son coherentes con ASME B30.21 y las directrices HSE, que enfatizan el uso de equipo adecuado, la información del fabricante y la inspección por personal competente.

6. Cómo uso un polipasto de palanca de forma segura

Con los equipos de elevación, creo que nunca se debe confundir el manejo sencillo con la ausencia de riesgo. Una herramienta manual todavía manipula una carga potencialmente peligrosa.

La HSE identifica peligros como caída de cargas, movimiento involuntario de la carga, aplastamiento, atrapamiento y fallos del equipo. También subraya la importancia de utilizar equipos adecuados, así como su correcta utilización, mantenimiento e inspección competente cuando sea requerido.

Antes de la operación

• Verifique la identificación del producto y la capacidad nominal.

• Inspeccione los ganchos y la cadena de carga u otros componentes que soportan la carga.

• Busque grietas, deformaciones, desgaste excesivo, corrosión u otros daños visibles.

• Compruebe el mecanismo de operación y el funcionamiento del freno siguiendo las instrucciones del fabricante.

• Confirme que el punto de amarre sea adecuado.

• Mantenga alejadas a las personas innecesarias del área de elevación.

• Asegúrese de que la carga esté correctamente conectada y equilibrada.

Durante la operación

Opero la palanca de forma suave, evitando movimientos bruscos o violentos. Mantengo la atención en la carga y me detengo si algo no parece correcto.

Nunca trato la palanca como algo que deba prolongarse con un tubo improvisado u otro objeto para generar fuerza adicional. Si la operación normal se vuelve inusualmente difícil, investigo la causa en lugar de aumentar la fuerza.

También evito situarme debajo de una carga suspendida. La posición más segura es aquella que mantiene al operario lejos de las posibles trayectorias de caída o desplazamiento de la carga.

Nunca utilice un polipasto de palanca para elevar personas

Un polipasto de palanca diseñado para la manipulación de materiales no debe considerarse automáticamente como equipo para elevación de personas. La norma ASME HST-3 excluye específicamente los polipastos de palanca utilizados para elevar o sostener personas.

Por esta razón, siempre separo la elevación de materiales de la elevación de personas. Son aplicaciones diferentes con equipos y requisitos de seguridad diferentes.

7. Consejos de mantenimiento y recomendaciones prácticas de compra

Un buen mantenimiento comienza con un hábito sencillo: inspeccionar el equipo antes de que un problema menor se convierta en uno mayor.

Recomiendo mantener el polipasto de palanca limpio y guardarlo en un lugar adecuado cuando no se esté utilizando. Los requisitos exactos de lubricación, inspección, ajuste y sustitución deben seguir las instrucciones del fabricante en lugar de un programa genérico.

En qué me fijo habitualmente

• Ganchos: Verifique deformaciones, grietas, daños o desgaste inusual.

• Cadena de carga: Busque eslabones dañados, estirados, corroídos o excesivamente desgastados.

• Mecanismo de freno:Confirme que funciona correctamente según el procedimiento del fabricante.

• Palanca:Verifique que no haya deformaciones ni daños que puedan afectar el funcionamiento.

• Cuerpo:Inspeccione la presencia de grietas, componentes sueltos o daños estructurales visibles.

• Etiquetas:Asegúrese de que las marcas de capacidad e identificación permanezcan legibles.

La guía HSE explica que el alcance de la inspección depende del equipo y de cómo se utiliza, y recomienda realizar una inspección adecuada cuando el deterioro pueda generar un riesgo significativo. También destaca la importancia de seguir la información del fabricante.

Mi consejo de compra

Al comparar proveedores, no me fijo únicamente en el precio. También pregunto si el fabricante puede ofrecer información clara del producto, orientación para la inspección, suministro de repuestos y asistencia técnica.

Esto es especialmente importante cuando el equipo se va a utilizar de forma repetida en una fábrica o taller. Una herramienta de elevación forma parte de un sistema de trabajo más amplio, por lo que contar con documentación fiable y un servicio posventa sólido puede marcar una verdadera diferencia.

Nuestra fábrica, Baoding Hoisting Machinery Works, fue fundada en 1976. Operamos desde una planta de 25.000 metros cuadrados con más de 180 empleados. A lo largo de los años, hemos desarrollado una amplia experiencia en la fabricación de polipastos manuales, polipastos de palanca, polipastos eléctricos, carros monorraíl, transpaletas, portacargas plegables, máquinas de elevación montadas en camión, cabrestantes eléctricos, tensores de cable de acero, cadenas de elevación, eslingas, abrazaderas y otros equipos de manejo de materiales.

Nuestra Jinlong marca de polipastos de cadena manuales incluye las series HS, HSZ-A, HSZ-B, HSZ-C, HSZ-D, HSZ-E, HSZ-BK, HSZ-CK, HSZ-VT y HSZ-O. También producimos polipastos de palanca HSH-E y HSH-VT. Esta gama de productos nos permite comprender que los distintos trabajos de elevación suelen requerir equipos diferentes en lugar de una única solución universal.

Nuestra ubicación en Baoding nos ofrece un acceso cómodo a las principales vías de transporte, incluidas autopistas y la Carretera Nacional 107. Para nosotros, la experiencia en fabricación no se limita a producir equipos: también implica entender cómo se seleccionan, utilizan, inspeccionan y mantienen los productos de elevación en entornos de trabajo reales.

8. Preguntas frecuentes sobre los polipastos de palanca serie HSH-VT 0.75T

P1. ¿Para qué se utilizan los polipastos de palanca serie HSH-VT 0.75T?

La Polipastos de palanca serie HSH-VT 0.75T están diseñados para aplicaciones adecuadas de elevación, tracción, posicionamiento y tensado manual. Pueden utilizarse en fábricas, talleres, proyectos de construcción, instalación de maquinaria, mantenimiento de equipos y otros entornos de manipulación de materiales donde su uso resulte apropiado.

P2. ¿Se puede usar un polipasto de palanca sin electricidad?

Sí. Un polipasto de palanca manual funciona de forma mecánica, por lo que no requiere alimentación eléctrica para su operación normal. Esto lo hace útil para mantenimiento en campo y en lugares donde la energía eléctrica no está disponible o resulta poco práctica.

P3. ¿Puede usarse un polipasto de palanca para tirar además de levantar?

Los polipastos de palanca se asocian comúnmente con aplicaciones de elevación, tracción y tensado. Sin embargo, siempre recomiendo revisar las instrucciones del fabricante y la configuración completa de tracción antes de utilizar el equipo para una tarea de tracción específica. La norma ASME HST-3 cubre específicamente los polipastos de palanca utilizados en aplicaciones de elevación, tracción y tensado.

P4. ¿Pueden los polipastos de palanca serie HSH-VT 0.75T elevar personas?

No. Un polipasto de palanca de manipulación de materiales no debe utilizarse para elevar ni soportar personas. La norma ASME HST-3 excluye de sus aplicaciones cubiertas los polipastos de palanca utilizados para elevar o sostener personas.

Pregunta 5. ¿Con qué frecuencia debo inspeccionar un polipasto de palanca?

No existe un único intervalo de inspección aplicable a todos los entornos de trabajo. El programa de inspección adecuado depende del equipo, la aplicación, el uso y los requisitos locales aplicables. Recomiendo seguir las instrucciones del fabricante y la normativa laboral aplicable. La guía HSE indica que las necesidades de inspección dependen del equipo y de cómo se utiliza, y que las inspecciones requeridas deben ser realizadas por personas competentes.

Consideraciones finales: cómo elegir un polipasto de palanca para el trabajo real

Cuando observo los polipastos de palanca serie HSH-VT 0.75T, veo una solución práctica de elevación manual para tareas donde la portabilidad, la sencillez de manejo y el movimiento controlado son importantes.

No suple a todos los polipastos eléctricos, grúas, gatos ni máquinas de manejo de materiales. Por el contrario, lo considero una pieza útil dentro de un conjunto completo de herramientas de elevación. Su valor se aprecia mejor cuando se dispone de una carga adecuada, un punto de anclaje fiable, un acceso limitado a la energía eléctrica y una tarea que requiere izado o tracción controlados.

La lección más importante es que la selección del equipo de elevación debe comenzar por la aplicación. Primero evalúo la carga, la dirección del movimiento, la estructura de soporte, el entorno de trabajo, la frecuencia de uso y los requisitos de seguridad. A continuación, elijo el equipo que se ajusta a esas condiciones.

Con una selección, inspección, operación y mantenimiento adecuados, un polipasto de palanca manual puede ser una herramienta fiable para el trabajo industrial cotidiano. Para los usuarios que comparan distintos productos de elevación, recomiendo enfocarse no solo en la capacidad y el precio, sino también en la información del producto, la experiencia del fabricante, el soporte de servicio y las condiciones reales de trabajo en las que se utilizará el equipo.
