¿Cómo levanto o posiciono una máquina pesada cuando no hay una fuente de energía eléctrica conveniente cerca? ¿Qué puedo usar cuando el espacio de trabajo es reducido y necesito más control del que puedo obtener simplemente tirando de una carga con la mano?

Estas son preguntas que a menudo me planteo al buscar equipos de elevación manuales. En fábricas, talleres, obras y áreas de mantenimiento, no siempre necesito un Polipasto eléctrico grande o una grúa. A veces necesito una herramienta compacta que pueda llevar al lugar de trabajo, conectar a un soporte adecuado y operar manualmente.

Aquí es donde el Polipasto de Palanca Serie HSH-VT 1.5T puede ser útil. Como herramienta de elevación manual operada por palanca, se puede utilizar para tareas de elevación, tracción, posicionamiento y tensado. Su diseño práctico lo hace adecuado para entornos de trabajo donde la flexibilidad y el control manual son importantes.

En esta guía, explicaré cómo analizo este tipo de polipasto de palanca, dónde lo utilizo, cómo lo comparo con otros equipos de elevación y qué verifico antes de adquirirlo o ponerlo en funcionamiento. También abordaré la seguridad, la inspección, el mantenimiento y varios ejemplos reales de aplicación.

La norma ASME B30.21 regula la construcción, instalación, operación, inspección y mantenimiento de polipastos de palanca empleados en aplicaciones de elevación, tracción y tensado. Esto me ofrece un punto de referencia útil al considerar el sistema completo de trabajo, en lugar de evaluar únicamente el polipasto.

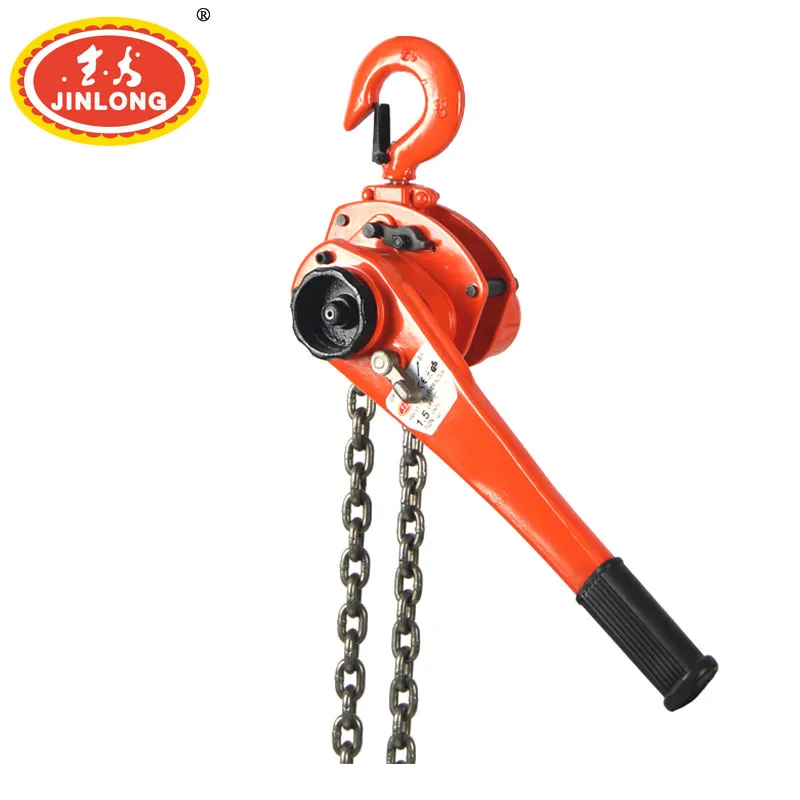

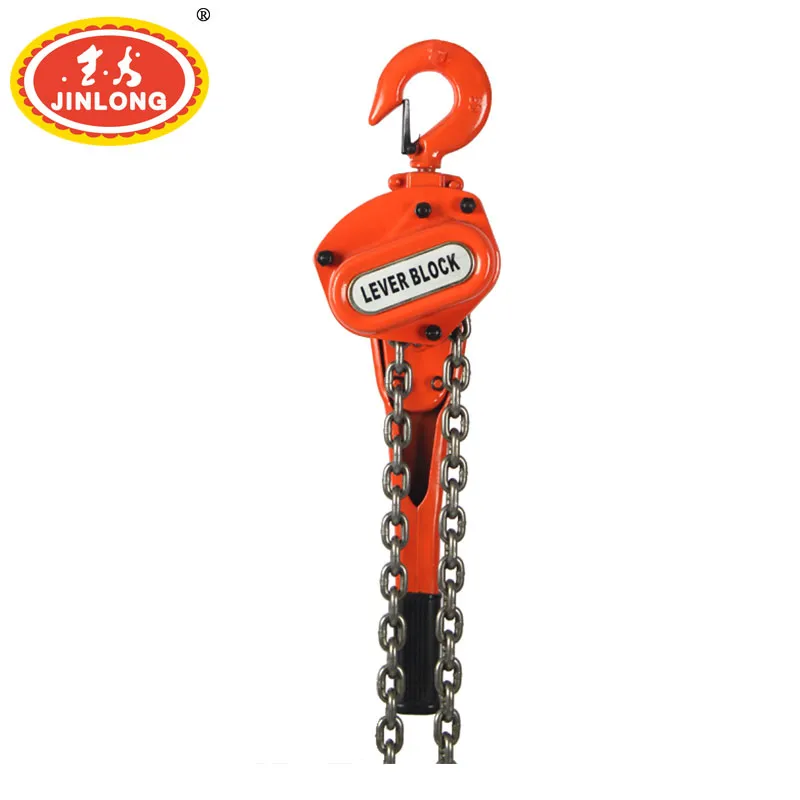

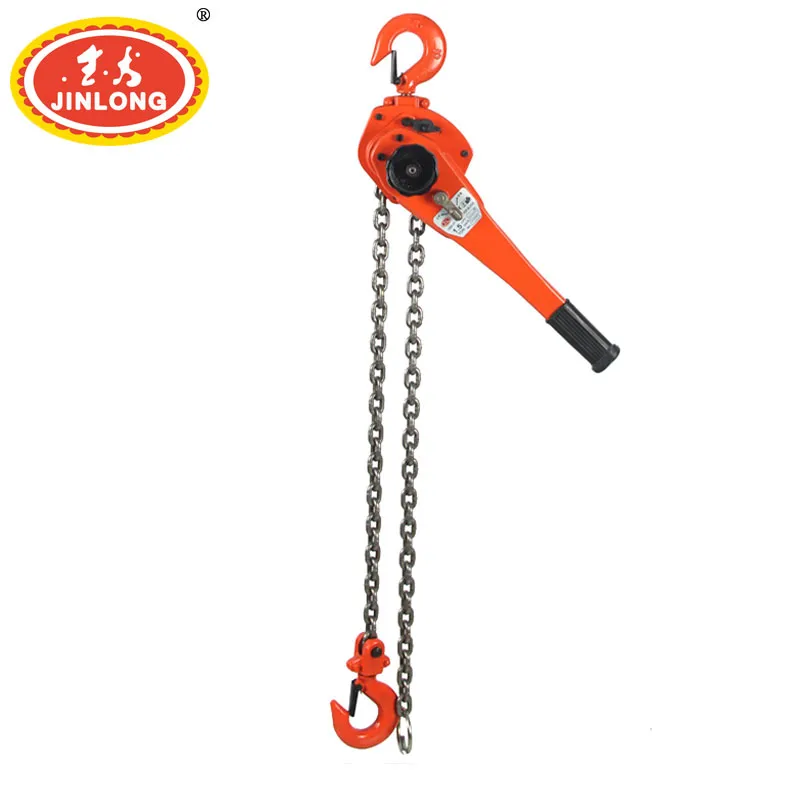

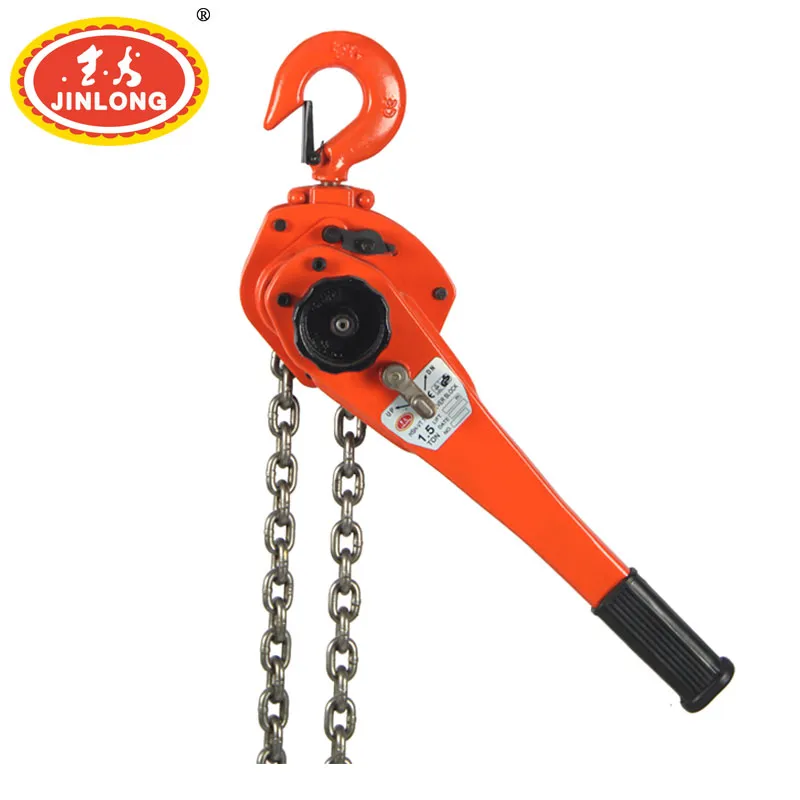

1. ¿Qué son los polipastos de palanca de la serie HSH-VT 1.5T?

Los polipastos de palanca de la serie HSH-VT 1.5T son herramientas manuales de elevación diseñadas para la manipulación controlada de cargas adecuadas. La designación 1.5T identifica al producto como un polipasto de palanca de clase de capacidad de 1,5 toneladas; no obstante, siempre confirmo la capacidad nominal real en la placa de características del producto y en la documentación del fabricante antes de iniciar cualquier trabajo de elevación.

A diferencia de un Polipasto eléctrico, el polipasto de palanca no depende de un motor eléctrico para su funcionamiento normal. Acciono la palanca de forma manual y el mecanismo interno convierte el movimiento en fuerza mecánica.

Este principio tan sencillo me ofrece varias ventajas prácticas. Puedo llevar el equipo a distintas zonas de trabajo, utilizarlo donde no haya energía eléctrica y realizar movimientos controlados al posicionar una carga.

Lo que espero de un polipasto de palanca manual

• Funcionamiento manual: Puedo utilizarlo sin necesidad de suministro eléctrico.

• Portabilidad: Puede trasladarse entre distintos lugares de trabajo.

• Movimiento controlado: El mecanismo de palanca permite un movimiento gradual de la carga.

• Uso flexible: Las aplicaciones adecuadas incluyen elevación, tracción, posicionamiento y tensado.

• Principio de funcionamiento sencillo: El equipo no depende de un sistema de desplazamiento motorizado.

La norma ASME B30.21 cubre específicamente los polipastos de palanca utilizados para elevación, tracción y tensado. También aborda aspectos como el marcado, la construcción, la instalación, la inspección, las pruebas, el mantenimiento y la operación.

Para mí, esta es una distinción importante. No elijo un polipasto de palanca simplemente porque pueda elevar un peso determinado. Primero considero el trabajo completo, incluida la carga, el punto de apoyo, los accesorios de elevación, la dirección del movimiento y el entorno de trabajo.

Fuente: Criterios de selección basados en ASME B30.21 y los requisitos para polipastos de palanca de ASME.

2. ¿Cómo funciona un polipasto de palanca?

La idea básica es fácil de entender: muevo la palanca de operación y el sistema mecánico interno convierte mi movimiento manual en una acción controlada de elevación o tracción.

La ventaja mecánica implica que no tengo que levantar directamente toda la carga con mi propia fuerza. En su lugar, el mecanismo ayuda a multiplicar la fuerza aplicada a través de la palanca.

Sin embargo, la ventaja mecánica no significa que deba seguir tirando con más fuerza cuando algo va mal. Si un polipasto de palanca se vuelve difícil de operar de repente, me detengo y busco la causa.

Mi secuencia operativa básica

1. Confirmo el peso de la carga y la capacidad nominal del equipo.

2. Inspecciono el polipasto de palanca antes de usarlo.

3. Reviso el punto de apoyo o anclaje.

4. Selecciono los accesorios de elevación adecuados.

5. Conecto la carga con cuidado y me aseguro de que esté estable.

6. Retiro a las personas innecesarias de la zona de elevación.

7. Acciono la palanca de forma suave.

8. Superviso la carga durante todo el movimiento.

9. Detengo la operación de inmediato si observo algún movimiento anómalo o algún daño en el equipo.

Por ejemplo, si estoy posicionando una máquina durante la instalación, puede que solo necesite moverla una distancia corta. Puedo realizar un ajuste controlado, detenerme, comprobar la alineación y, a continuación, continuar.

Esta es una de las razones por las que considero que el equipo manual de palanca resulta útil para los trabajos de instalación y mantenimiento. No estoy intentando necesariamente mover la carga con rapidez, sino moverla de forma controlada.

Por qué es importante el movimiento controlado

Las maquinarias pesadas pueden resultar difíciles de controlar una vez que empiezan a moverse. Un desplazamiento brusco puede dañar el equipo, afectar a los accesorios de elevación o poner a los trabajadores en una posición peligrosa.

La OSHA recomienda utilizar medios mecánicos siempre que sea posible para mover objetos pesados o voluminosos.

Para mí, este es un punto práctico más que una simple regla de seguridad: si una carga es demasiado pesada para moverla de forma cómoda y segura a mano, busco asistencia mecánica adecuada en lugar de pedir a los trabajadores que hagan más esfuerzo físico.

3. Dónde utilizo los polipastos de palanca de la serie HSH-VT 1.5T

Considero que los polipastos de palanca de la serie HSH-VT 1.5T son más útiles cuando necesito equipos de elevación manuales y portátiles para tareas industriales apropiadas.

Mantenimiento de equipos en fábrica

Imaginemos una máquina de fábrica que necesita reemplazar un componente. La pieza es demasiado pesada para que una sola persona la levante con seguridad, pero introducir una grúa grande en la zona de mantenimiento resultaría incómodo.

En una configuración adecuada, puedo usar un polipasto de palanca manual para ayudar a elevar o posicionar el componente. El equipo me brinda asistencia mecánica sin requerir un sistema de elevación motorizado permanente.

Antes de comenzar, sigo verificando la estructura de soporte, la conexión de la carga, el espacio de trabajo y la capacidad nominal.

Instalación de maquinaria

Durante la instalación de equipos, el posicionamiento final a veces puede resultar más difícil que la elevación inicial.

Una máquina puede necesitar desplazarse ligeramente hacia adelante, hacia atrás o hacia arriba antes de que sus puntos de montaje se alineen. Un polipasto de palanca manual puede ayudar en este tipo de posicionamiento controlado cuando la aplicación y la dirección de tracción son adecuadas.

Resulta especialmente útil cuando el movimiento requerido es pequeño. Puedo realizar un ajuste, detenerme, comprobar la posición y continuar.

Construcción y mantenimiento en campo

En una obra de construcción o de mantenimiento, no siempre puedo contar con una toma eléctrica conveniente ni con un polipasto aéreo fijo.

Por ello, una herramienta manual y portátil de elevación puede resultar útil para trabajos específicos. Sin embargo, las condiciones en campo pueden cambiar rápidamente. Un terreno irregular, la meteorología, un acceso deficiente, la presencia de trabajadores cercanos y cargas inestables exigen una atención adicional.

Las directrices de HSE explican que el equipo de elevación utilizado en el trabajo debe ser adecuado para la tarea y que las operaciones de elevación requieren una planificación adecuada, equipo apropiado y un uso competente.

Posicionamiento y tracción de cargas

No todos los trabajos consisten en elevar una carga en línea recta hacia arriba. A veces necesito tirar de un equipo o colocarlo en una ubicación concreta.

La norma ASME B30.21 incluye específicamente aplicaciones de elevación, tracción y tensado para polipastos de palanca.

Aun así, nunca asumo que toda configuración de tracción sea automáticamente segura. Antes de usar el equipo, verifico la dirección de la fuerza, el anclaje, la estabilidad de la carga y las instrucciones del fabricante.

Fuente: Las categorías de aplicación son coherentes con los usos de izaje, tracción y tensado que indica ASME para los polipastos de palanca. Las consideraciones sobre el izaje en el lugar de trabajo se basan en las directrices de la HSE.

4. Polipastos de palanca comparados con otros equipos de izaje

Cuando comparo equipos de izaje, procuro no preguntarme: «¿Cuál es el mejor?», sino: «¿Cuál se adapta a este trabajo en particular?»

Un polipasto de palanca, un Polipasto de cadena manual, un polipasto eléctrico, un Gato mecánico y un Patín de transporte de carga resuelven problemas diferentes.

Fuente: comparación basada en los principios de funcionamiento básicos de estas categorías de equipos. ASME identifica específicamente los polipastos de palanca para aplicaciones de elevación, tracción y tensado.

Polipasto de palanca vs. polipasto eléctrico

Si necesito elevar cargas repetidamente a lo largo de una jornada de trabajo, un polipasto eléctrico puede ser más adecuado, ya que el equipo motorizado reduce el esfuerzo manual y mejora la velocidad de elevación.

Pero si necesito equipo para mantenimiento ocasional, instalación o trabajo de campo, puedo preferir un polipasto de palanca manual, ya que puedo operarlo sin motor eléctrico.

Por lo tanto, la cuestión importante no es simplemente la capacidad. También considero la frecuencia de elevación, la energía disponible, el lugar de trabajo, el control requerido y las condiciones de instalación.

Polipasto de palanca vs. polipasto de cadena manual

Ambas son soluciones de elevación manual, pero sus configuraciones de trabajo pueden ser diferentes.

Un polipasto de cadena manual se utiliza comúnmente para la elevación vertical desde un soporte aéreo adecuado. Un polipasto de palanca también puede resultar útil cuando necesito capacidad de tracción, posicionamiento o tensión además de la elevación.

La norma ASME B30.21 aborda específicamente los polipastos de palanca utilizados para elevación, tracción y tensión.

Polipasto de palanca vs. gato mecánico

Un gato mecánico es útil cuando necesito elevar una carga desde abajo. Un polipasto de palanca, en cambio, normalmente se conecta a un soporte o anclaje adecuado y trabaja mediante una línea de tracción o elevación.

Para la instalación de maquinaria, a veces veo estas herramientas utilizadas como parte de un plan más amplio de manejo de materiales. Sin embargo, cada herramienta debe usarse únicamente dentro de su aplicación prevista y su capacidad nominal.

5. Cómo elijo el polipasto de palanca adecuado

Al elegir Polipastos de palanca de la Serie HSH-VT 1.5T, no comienzo por el precio. Comienzo por el trabajo.

Paso 1: Confirmar la carga

Primero, determino el peso real de la carga. Si el peso es incierto, no me limito a suponer que está por debajo de la capacidad nominal.

También considero si la carga contiene piezas sueltas, líquidos o componentes que puedan desplazarse durante el movimiento.

Paso 2: Identifique la dirección del movimiento

A continuación, me pregunto si estoy elevando, tirando, posicionando o tensando.

La dirección de la fuerza es importante porque todo el conjunto debe ser adecuado para la operación prevista. Un polipasto de palanca apropiado no convierte por sí solo en seguro un anclaje inadecuado.

Paso 3: Verifique la estructura de soporte

Este es uno de los puntos más pasados por alto en los trabajos de elevación.

Puedo tener un polipasto de palanca con la capacidad correcta y aun así contar con un sistema de elevación inseguro si la viga, el anclaje, la eslinga, el grillete u otro punto de conexión no es adecuado.

HSE define los accesorios de elevación como aquellos elementos tales como eslingas, cadenas, cables, grilletes, pinzas, imanes y demás dispositivos utilizados para sujetar las cargas al equipo de elevación.

Paso 4: Tenga en cuenta el espacio de trabajo

• ¿Hay espacio suficiente para operar la palanca?

• ¿Puedo situarme en una posición segura?

• ¿Puede moverse la carga sin golpear equipos cercanos?

• ¿Existe riesgo de atrapamiento de manos o pies?

• ¿Puedo mantener alejados de la carga a los trabajadores que no sean imprescindibles?

Paso 5: Considere la frecuencia de uso

Si utilizo un dispositivo de elevación una vez a la semana para mantenimiento, el accionamiento manual puede resultar perfectamente práctico.

Si necesito elevar cargas de forma continua durante varias horas todos los días, compararía con mayor detalle las soluciones manuales y motorizadas.

La elección correcta depende del flujo de trabajo completo y no de una sola especificación del producto.

Fuente: Lista de verificación práctica de selección basada en los principios de inspección y operación de ASME B30.21 y en la guía de equipos de elevación de HSE.

6. Cómo utilizo un polipasto de palanca de forma segura

Trato el polipasto de palanca como un dispositivo de elevación, no simplemente como una herramienta manual. La carga puede ser pesada e incluso un pequeño movimiento puede generar riesgos graves.

La guía de HSE establece que el equipo de elevación debe ser adecuado para la tarea y mantenerse correctamente, mientras que la guía de OSHA hace hincapié en el uso de medios mecánicos para cargas pesadas o voluminosas y en el control seguro de las cargas suspendidas.

Antes de comenzar

• Verifico la identificación del producto y la capacidad nominal.

• Inspecciono los ganchos y los componentes portantes de carga.

• Busco fisuras, deformaciones, corrosión o desgaste excesivo.

• Reviso la Cadena de elevación y demás componentes según las instrucciones del fabricante.

• Verifico el punto de anclaje.

• Me aseguro de que los accesorios de elevación sean adecuados.

• Retiro del área de trabajo a las personas innecesarias.

• Confirmo que la carga esté correctamente conectada y estable.

Durante la elevación o la tracción

Acciono la palanca con suavidad. No realizo movimientos bruscos ni intento forzar el mecanismo.

Si la carga no se mueve como se espera, me detengo. No asumo que aplicar más fuerza resolverá el problema.

Por ejemplo, una máquina puede estar atascada contra otra estructura. Si sigo tirando con más fuerza, el problema puede volverse más peligroso. Primero identifico la obstrucción y corrijo la situación.

Mantener a las personas alejadas de las cargas suspendidas

Esta es una de las reglas más importantes que sigo.

La normativa de construcción de OSHA indica que las rutas de las cargas suspendidas deben planificarse para minimizar la exposición de los trabajadores e incluye restricciones específicas sobre la presencia de empleados bajo cargas suspendidas.

Para la manipulación ordinaria de materiales, mi enfoque práctico es sencillo: mantener a las personas fuera de la zona de caída siempre que sea posible y nunca utilizar una carga suspendida como plataforma de trabajo.

No utilice un polipasto de palanca para manejo de materiales para elevar personas.

Un polipasto de palanca para manejo de materiales no debe tratarse como equipo para elevación de personas.

La norma de rendimiento de polipastos de palanca de la ASME excluye explícitamente los polipastos utilizados para elevar o sostener personas.

7. Mantenimiento, inspección y consejos prácticos de compra

Incluso una herramienta de elevación bien fabricada necesita atención regular. Mi principio básico de mantenimiento es sencillo: inspeccionar a tiempo, mantener el equipo limpio, seguir las instrucciones del fabricante y retirar de servicio el equipo dañado cuando sea necesario.

Lo que inspecciono

• Ganchos: busco grietas, deformaciones, daños y desgaste excesivo.

• Cadena de carga: verifico que no haya eslabones dañados, estirados, corroídos o muy desgastados.

• Mecanismo de operación: compruebo que no haya ruidos inusuales, agarrotamiento o funcionamiento anómalo.

• Freno: verifico su funcionamiento según las instrucciones del fabricante.

• Cuerpo: busco grietas, piezas sueltas u otros daños visibles.

• Marcados: me aseguro de que la identificación del producto y la información de capacidad sigan siendo legibles.

La norma ASME B30.21 incluye disposiciones específicas que cubren la inspección, las pruebas, el mantenimiento y la operación de los polipastos de palanca.

La guía de la HSE también hace hincapié en que el equipo de elevación sea examinado e inspeccionado por personas competentes cuando sea necesario. Conforme al LOLER, los requisitos de examen dependen del equipo y de las circunstancias, y la HSE establece disposiciones de examen definidas para el equipo de elevación aplicable.

El almacenamiento también importa

Cuando termino un trabajo, no me limito a arrojar el polipasto de palanca en un rincón del taller.

Lo almaceno en un lugar limpio y adecuado donde sea menos probable que sufra daños por humedad, impactos, productos químicos u otros equipos.

Un buen almacenamiento facilita la próxima inspección y ayuda a prevenir daños evitables.

Lo que tengo en cuenta al comprar

El precio es importante, pero no es el único factor que considero.

• Identificación clara del producto y capacidad nominal

• Documentación del fabricante

• Instrucciones de inspección y mantenimiento

• Disponibilidad de piezas de repuesto

• Experiencia en fabricación

• Capacidad de control de calidad y de pruebas

• Soporte técnico y posventa

Nuestra fábrica, Baoding Hoisting Machinery Works, fue fundada en 1976. La fábrica ocupa una superficie de 25.000 metros cuadrados y cuenta con más de 180 empleados. Estamos ubicados en Baoding, cerca de importantes vías de transporte, incluidas autopistas y la Carretera Nacional 107.

Tras muchos años de fabricación, nuestra gama de productos se ha desarrollado en torno a equipos de elevación y manejo de materiales. Nuestros polipastos de cadena manuales de la marca Jinlong incluyen las series HS, HSZ-A, HSZ-B, HSZ-C, HSZ-D, HSZ-E, HSZ-BK, HSZ-CK, HSZ-VT y HSZ-O.

También fabricamos polipastos de palanca HSH-E y HSH-VT, junto con polipastos eléctricos, carros monorraíl, transpaletas manuales, transportadores plegables, máquinas elevadoras montadas en camiones, cabrestantes eléctricos, polipastos de cable de acero, máquinas elevadoras eléctricas, patines de transporte de carga, elevadores magnéticos, gatos, cadenas de elevación, eslingas, abrazaderas y otros productos de manejo de materiales.

Para mí, esta gama de productos es valiosa porque diferentes trabajos de elevación requieren diferentes soluciones. Una fábrica que trabaja con varios tipos de equipos de elevación puede comprender mejor por qué el tipo de carga, el entorno de trabajo, la frecuencia de operación y las condiciones de instalación son importantes al elegir el equipo.

8. Preguntas frecuentes sobre los polipastos de palanca serie HSH-VT 1.5T

Q1. ¿Para qué se utilizan los polipastos de palanca de la serie HSH-VT 1.5T?

Los polipastos de palanca de la serie HSH-VT 1.5T están diseñados para aplicaciones manuales de elevación, tracción, posicionamiento y tensado que sean adecuadas. Pueden emplearse en fábricas, talleres, áreas de construcción, instalación de equipos, mantenimiento de maquinaria y otros entornos de manejo de materiales cuando la aplicación lo permita.

Q2. ¿Los polipastos de palanca de la serie HSH-VT 1.5T requieren electricidad?

No. Al ser una herramienta manual de elevación accionada por palanca, el equipo está diseñado para ser operado mecánicamente y no mediante un motor eléctrico. Esto lo hace útil para trabajos en campo, lugares de mantenimiento y otras zonas donde el suministro eléctrico no es accesible.

Q3. ¿Puedo usar un polipasto de palanca para tracción?

Los polipastos de palanca se utilizan en aplicaciones adecuadas de elevación, tracción y tensado. La norma ASME B30.21 cubre específicamente los polipastos de palanca empleados para estos fines. No obstante, siempre reviso las instrucciones del fabricante y la disposición completa de anclaje antes de iniciar una operación de tracción.

Q4. ¿Un polipasto de palanca de 1.5T puede elevar personas?

No. Un polipasto de palanca para manipulación de materiales no debe utilizarse para elevar ni sostener personas. La norma de polipastos de palanca de ASME excluye explícitamente los polipastos utilizados para elevar o sostener personas.

P5. ¿Con qué frecuencia debo inspeccionar el polipasto de palanca?

No existe una única frecuencia de inspección que sirva para todas las aplicaciones en todo el mundo. Los requisitos de inspección y revisión dependen del equipo, el uso, las condiciones de trabajo y la normativa aplicable.

Sigo las instrucciones de inspección del fabricante y los requisitos que se aplican en el país y el lugar de trabajo donde se utiliza el equipo. La guía de HSE, por ejemplo, establece los requisitos de revisión conforme a LOLER para los equipos de elevación aplicables y hace hincapié en una revisión competente.

Consideraciones finales: cómo elegir la herramienta de elevación manual adecuada

Cuando observo HSH-VT 1.5T Series Lever Blocks, considero que es una solución práctica para usuarios que necesitan un equipo de elevación manual capaz de soportar también trabajos adecuados de tracción y posicionamiento.

La mayor ventaja no es simplemente la clase de capacidad de 1.5T. Para mí, el verdadero valor reside en la combinación de operación manual, portabilidad y movimiento controlado.

Al mismo tiempo, nunca elijo el equipo de elevación basándome únicamente en la capacidad. Considero la carga, el punto de apoyo, los accesorios de elevación, la dirección del movimiento, el espacio disponible, la frecuencia de trabajo y el entorno circundante.

Una buena operación de elevación es un sistema completo. El polipasto de palanca, la estructura de soporte, los ganchos, las cadenas, las eslingas, los grilletes y la carga deben funcionar correctamente en conjunto.

Mi consejo práctico es mantener el proceso sencillo: comprender la carga, elegir el equipo adecuado, inspeccionarlo antes de su uso, operarlo con suavidad, mantener a las personas alejadas de las zonas de peligro y mantener el equipo de acuerdo con las instrucciones del fabricante.

Con este enfoque, un polipasto de palanca manual puede convertirse en una herramienta útil en el equipo diario de elevación de una fábrica, taller, obra o mantenimiento.
