¿Cómo puedo mover una máquina grande por un taller abarrotado cuando no hay espacio suficiente para una carretilla elevadora? ¿Cómo puedo cambiar la dirección de una carga pesada sin tener que elevarla y reposicionarla repetidamente?

Estos son problemas habituales en fábricas, talleres, almacenes, departamentos de mantenimiento y proyectos de instalación de equipos. Mover maquinaria pesada puede resultar complicado incluso cuando la distancia real es bastante corta.

Aquí es donde los patines de transporte de carga direccionables pueden convertirse en una opción práctica. A diferencia de un simple patín de transporte fijo, un diseño direccionable me permite guiar la carga en una dirección controlada mientras la muevo por un suelo adecuado.

Según mi experiencia con equipos de elevación y manejo de materiales, el mayor error es pensar que mover una máquina pesada depende únicamente de su peso. El centro de gravedad de la máquina, el estado del suelo, la ruta, el espacio de giro, la disposición de las ruedas y la posición del operador son todos factores importantes.

En esta guía, explicaré qué son los patines de transporte de carga direccionables, cómo los utilizo, dónde resultan útiles, cómo los comparo con otros equipos para el traslado de maquinaria y qué verifico antes de elegir uno para un trabajo real.

1. ¿Qué son los patines de transporte de carga direccionables?

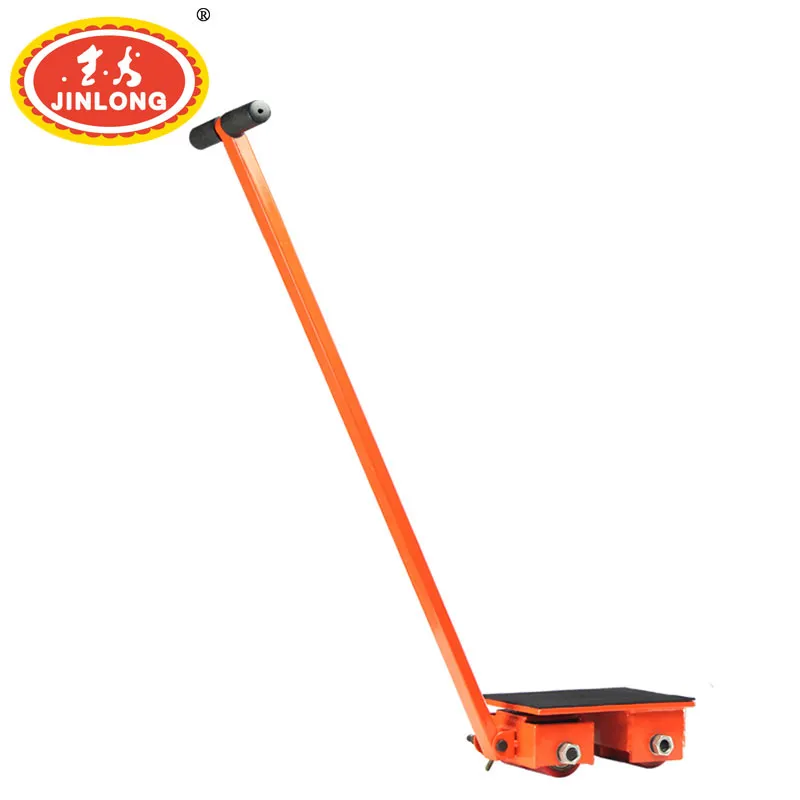

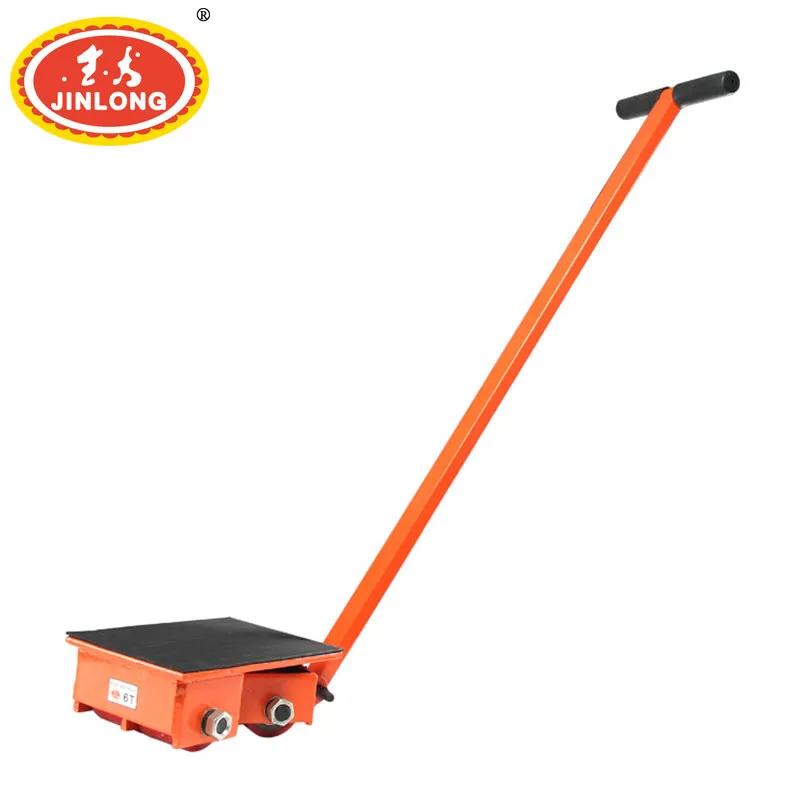

Los patines de transporte de carga direccionables son dispositivos mecánicos de manipulación de materiales diseñados para mover maquinaria pesada y otras cargas voluminosas sobre pisos adecuados.

A diferencia de un patín de transporte fijo básico que principalmente sigue una trayectoria recta, un patín direccionable incorpora un mecanismo de dirección que permite al operario guiar el rumbo del desplazamiento.

El concepto es muy sencillo. Primero elevo el equipo con un dispositivo de elevación adecuado, coloco el Patín de transporte de carga debajo, descargo la máquina sobre la plataforma de apoyo y luego la desplazo siguiendo la ruta planificada.

La función de dirección resulta especialmente útil cuando necesito cambiar de rumbo, abordar una esquina o posicionar una máquina con precisión en un espacio de trabajo reducido.

Entre las aplicaciones típicas se incluyen la reubicación de maquinaria, la instalación en fábricas, el mantenimiento en talleres, la manipulación en almacenes y el posicionamiento de equipos.

¿Qué diferencia a un patín direccionable?

La mayor diferencia es el control direccional.

Un patín fijo está diseñado principalmente para desplazarse en la dirección permitida por la disposición de sus ruedas. Si necesito cambiar significativamente de dirección, es posible que tenga que detenerme, elevar el equipo nuevamente o recolocar el patín.

Con Patines de Transporte de Carga Dirigibles, el mecanismo de dirección puede hacer que este proceso sea más flexible. Según el diseño específico, el operario puede guiar la carga a lo largo de una ruta planificada en lugar de depender únicamente del desplazamiento en línea recta.

Esto puede ahorrar tiempo durante la instalación de maquinaria, especialmente cuando el espacio disponible en el suelo es limitado.

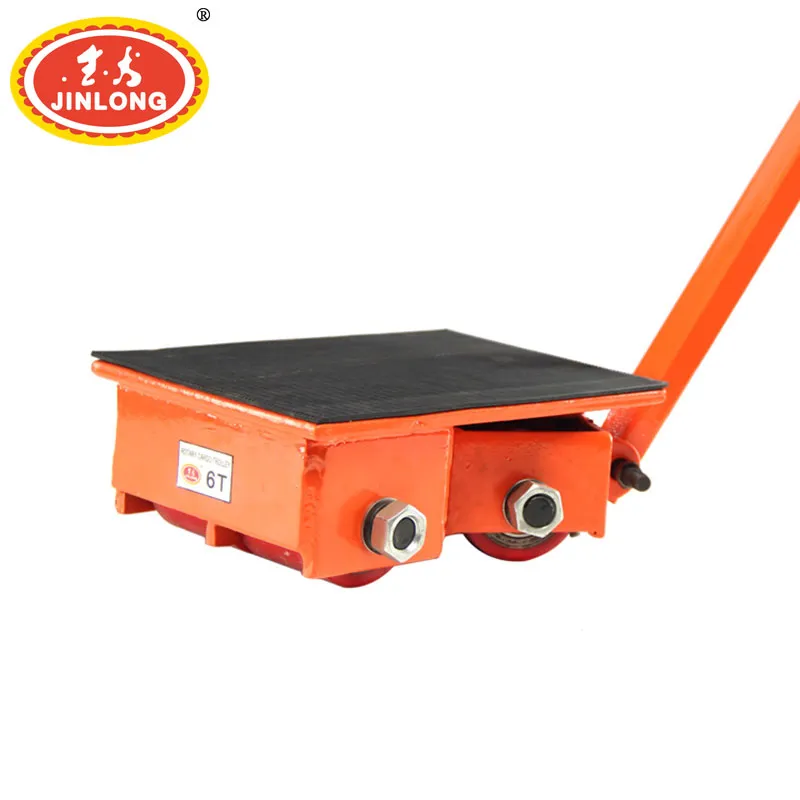

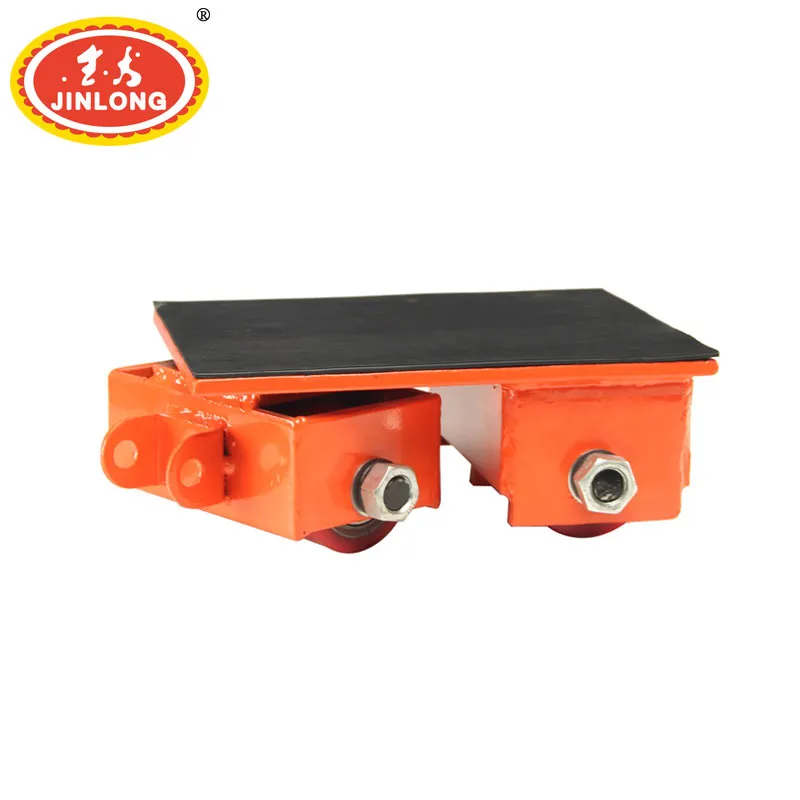

Componentes Típicos

La construcción exacta depende del fabricante y del modelo, pero un sistema dirigible para el movimiento de maquinaria puede incluir:

• Plataforma de soporte de carga

• Mecanismo de dirección

• Ruedas o rodillos portantes

• Ejes y conexiones mecánicas

• Palanca de dirección o punto de conexión

• Estructura/chasis estructural

Siempre recomiendo revisar el plano del fabricante, ya que patines de transporte de apariencia similar pueden tener capacidades, dimensiones, disposiciones de ruedas y requisitos de operación diferentes.

2. ¿Cómo funcionan los patines de transporte de carga dirigibles?

El principio básico se basa en el movimiento por rodadura.

En lugar de arrastrar una máquina pesada directamente por el suelo, coloco ruedas adecuadas debajo de ella. Las ruedas reducen la resistencia a la rodadura y permiten que la carga se desplace horizontalmente.

La OSHA recomienda utilizar carros, transportadores y otros dispositivos de transporte para el desplazamiento horizontal cuando sea factible, y señala que empujar y tirar de cargas pesadas puede generar riesgos ergonómicos.

El mecanismo de dirección añade otra función útil: el control direccional.

Paso 1: Prepare la carga

Antes de mover cualquier cosa, determino el peso de la máquina, sus dimensiones, el centro de gravedad aproximado y los puntos de elevación disponibles.

Si la información del equipo no es clara, no la adivino. Busco la placa de identificación del fabricante, los documentos técnicos, la información de envío u otros datos fiables.

Paso 2: Prepare el suelo

Inspecciono la ruta de desplazamiento completa, no solo la zona inmediatamente alrededor de la máquina.

Busco:

• Grietas

• Desniveles en el suelo

• Superficies irregulares

• Aceite o agua

• Materiales sueltos

• Canales de drenaje

• Umbrales de puertas

• Pendientes

• Otros equipos que obstruyan el recorrido

La HSE identifica específicamente las pendientes, los suelos irregulares, los espacios reducidos y los riesgos de atrapamiento como factores que pueden aumentar el riesgo asociado al empuje y tracción de cargas.

Paso 3: Coloque el patín

Utilizo un equipo de elevación adecuado para levantar la máquina lo suficiente y poder posicionar el patín debajo.

A continuación, la carga debe descender lentamente sobre la plataforma. Compruebo que la máquina esté bien apoyada antes de iniciar el desplazamiento horizontal.

Paso 4: Comience despacio

No empiezo empujando con fuerza.

El primer movimiento suele requerir más fuerza que mantener la carga en movimiento. Las directrices HSE también señalan que arrancar, detenerse y cambiar de dirección pueden requerir fuerzas mayores, por lo que deben evitarse los movimientos bruscos. 

Arranco despacio, confirmo que la carga esté estable y luego continúo a una velocidad controlada.

Paso 5: Dirija la carga por la ruta planificada

Aquí es donde el diseño direccionable resulta útil.

En lugar de detenerse repetidamente para recolocar el equipo, puedo guiar la carga hacia la dirección requerida, según el diseño del patín y el espacio de trabajo disponible.

Sin embargo, dirigir la carga no significa que esta pueda girar bruscamente a cualquier velocidad. Las cargas pesadas tienen inercia y el operario necesita espacio suficiente para controlar el movimiento.

3. ¿Dónde puedo utilizar patines de transporte de carga direccionables?

Consideraría este tipo de equipo siempre que sea necesario mover una carga pesada de forma horizontal en un entorno industrial y el control direccional sea importante.

Reubicación de maquinaria en fábricas

Las fábricas cambian con frecuencia la distribución de sus líneas de producción.

Una máquina puede necesitar trasladarse de una línea de producción a otra, o una máquina más antigua puede requerir ser retirada antes de que llegue el equipo nuevo.

Una carretilla elevadora puede funcionar bien en una fábrica grande y abierta, pero su uso puede complicarse alrededor de equipos de producción fijos, pasillos estrechos o puestos de trabajo abarrotados.

En estas situaciones, los patines de transporte de carga direccionales ofrecen una forma más flexible de guiar la máquina a lo largo de una ruta planificada.

Instalación de maquinaria

La maquinaria nueva a menudo debe posicionarse con gran precisión.

Por ejemplo, puede que necesite mover una máquina hacia un área de cimentación designada, alinearla con el equipo existente y luego realizar pequeños ajustes direccionales.

La capacidad de dirección puede facilitar este tipo de posicionamiento en comparación con el uso de un patín fijo por sí solo.

Mantenimiento en talleres

Los talleres de mantenimiento pueden necesitar mover motores, generadores, bombas, compresores, máquinas herramienta y otros componentes pesados.

La distancia de desplazamiento puede ser corta, pero la ruta puede incluir varios recodos.

Por mi experiencia, esta es una de las situaciones en las que un equipo dirigible puede resultar especialmente útil.

Manejo de Equipos de Almacén

Los almacenes suelen estar diseñados para montacargas y transpaletas, pero no todos los objetos pesados están paletizados.

Las máquinas de gran tamaño, los utillajes de producción, los moldes y los componentes industriales pueden presentar formas poco habituales que dificultan su manipulación con horquillas estándar.

Un patín de transporte dirigible adecuado puede ofrecer otra opción cuando las condiciones del piso y de la carga lo permiten.

Construcción e Instalación en Edificios

La instalación de equipos dentro de edificios puede implicar pasillos estrechos, columnas, puertas y otras restricciones.

Un transportador de maquinaria dirigible resulta útil cuando la carga debe seguir una trayectoria específica en lugar de avanzar simplemente en línea recta.

No obstante, siempre verifico la capacidad del piso y la ruta antes de utilizar cualquier equipo para movimiento de cargas pesadas.

4. Patines Dirigibles frente a Otros Equipos para Movimiento de Maquinaria

Al seleccionar un equipo para mover maquinaria, no elijo automáticamente el producto de mayor capacidad. Primero analizo el problema real de desplazamiento.

La solución adecuada depende de si necesito elevación, desplazamiento en línea recta, dirección, movimiento frecuente o un posicionamiento muy preciso.

Fuente: Comparación práctica basada en las funciones normales del equipo rodante de manipulación de materiales. OSHA recomienda utilizar equipo mecánico de transporte adecuado para el desplazamiento horizontal y reducir los requisitos de fuerza manual siempre que sea posible. 

Patín direccional frente a patín fijo

Un patín fijo es sencillo y puede funcionar muy bien cuando la máquina solo necesita desplazarse en línea recta.

Sin embargo, si necesito cambiar de dirección varias veces, un patín fijo puede requerir reposicionamientos adicionales.

La versión direccional añade control de dirección y, por lo tanto, puede resultar más práctica para trayectos complicados.

Patín direccional vs. carretilla elevadora

Una carretilla elevadora combina elevación y transporte, lo que la hace extremadamente versátil.

Sin embargo, una carretilla elevadora también necesita suficiente espacio de maniobra. Su mástil, las horquillas, el radio de giro y el contrapeso pueden resultar difíciles de manejar en un taller concurrido.

Un patín de maquinaria de perfil bajo puede ser útil cuando la máquina debe recorrer una ruta restringida a nivel del suelo después de ser izada y colocada en posición.

Patín direccional vs. transportador motorizado

Un transportador motorizado puede reducir el esfuerzo físico necesario para mover cargas pesadas, especialmente cuando los desplazamientos son frecuentes o las distancias son largas.

Pero el equipo motorizado es más complejo y puede requerir baterías, carga, controles o mantenimiento adicional.

Para reubicaciones ocasionales de maquinaria, un patín mecánico puede ser suficiente. Para movimientos diarios repetidos, compararía cuidadosamente ambas opciones.

5. Cómo elijo el patín direccional de transporte de cargas adecuado

Esta es la parte que considero más importante antes de comprar.

Un cliente puede decirme: «Mi máquina pesa 10 toneladas». Esa es información útil, pero no es suficiente para seleccionar el equipo.

1. Determine el peso real de la carga

Comienzo con el peso real máximo del equipo.

Si la máquina se compone de varias partes, determino si el peso indicado corresponde a la máquina completamente ensamblada o solo a uno de sus componentes.

También considero si durante el transporte permanecerán acoplados herramientas, accesorios, dispositivos de sujeción u otros componentes.

El patín seleccionado nunca debe operarse por encima de la capacidad nominal indicada por el fabricante.

2. Tenga en cuenta la distribución de la carga

La distribución de la carga es tan importante como el peso total.

Imagine dos máquinas que pesan 5 toneladas cada una. Una tiene una base baja y ancha. La otra es alta y estrecha, con la mayor parte del peso concentrado en un lado.

Sus características de desplazamiento pueden ser completamente distintas.

Por ello, siempre que sea posible, verifico las dimensiones de la base y el centro de gravedad.

3. Revise el piso

El piso debe ser lo suficientemente resistente para soportar la carga completa y adecuado para las ruedas.

HSE recomienda comprobar si las ruedas son aptas para la superficie del piso y si giran libremente. 

Se trata de un detalle pequeño, pero puede marcar una gran diferencia durante el funcionamiento real.

4. Verifique el espacio de giro

La dirección solo resulta útil si hay suficiente espacio para girar.

Antes de mover la máquina, reviso las esquinas, columnas, paredes, entradas, equipos de producción y otros posibles obstáculos.

También considero la zona de posicionamiento final. Es frustrante lograr mover una máquina con éxito por el edificio y descubrir después que no hay espacio suficiente para colocarla en su posición definitiva.

5. Comprobar la plataforma del patín

La plataforma debe proporcionar un soporte estable para la carga.

Yo verifico:

• Longitud de la plataforma

• Ancho de la plataforma

• Superficie de contacto de la carga

• Altura de la carga

• Disposición de conexión o de dirección

• Compatibilidad con el método de elevación previsto

6. Considerar la frecuencia de uso del equipo

Si solo muevo máquinas pesadas unas pocas veces al mes, un sistema mecánico sencillo puede ser suficiente.

Si el equipo se va a usar muchas veces al día, examino con más detalle el esfuerzo del operario, la distancia de desplazamiento, el control de dirección, el diseño de las ruedas y si sería más adecuado contar con asistencia motorizada.

Mi tabla práctica de selección

Fuente: Este marco de selección refleja consideraciones prácticas para el traslado de maquinaria y las directrices de HSE sobre las características de la carga, la idoneidad del equipo, las ruedas, los pisos, las fuerzas de empuje y tracción, y las restricciones del lugar de trabajo.

6. Cómo uso patines de transporte de carga con dirección de forma segura y eficiente

Al mover una máquina pesada, creo que la preparación es más importante que la velocidad.

El objetivo no es mover la máquina lo más rápido posible. El objetivo es moverla de manera controlada y predecible.

Prepare primero la ruta

Despejo toda la ruta antes de comenzar.

Esto incluye herramientas, cables, palés, cajas, piezas de metal sueltas, materiales de embalaje y cualquier otra cosa que pueda interferir con las ruedas.

También reviso las aberturas de las puertas y los puntos de giro.

Utilice equipos de elevación adecuados

Los patines con dirección están diseñados normalmente para el movimiento horizontal, no para levantar una máquina del piso.

Por lo tanto, utilizo un gato, Polipasto, grúa u otro dispositivo de elevación aprobado adecuado para elevar la carga y posicionar el patín.

OSHA recomienda el uso de medios mecánicos para mover objetos pesados y voluminosos siempre que sea posible, en lugar de depender únicamente del levantamiento manual. 

Mantenga la carga estable

Antes de mover, verifico que la máquina esté correctamente apoyada.

El centro de gravedad debe permanecer dentro de un área de soporte estable. No confío en el mecanismo de dirección para corregir una carga inestable.

Si la máquina comienza a inclinarse o desplazarse, detengo la operación y reevalúo la configuración.

Empuje en lugar de tirar cuando sea práctico

Para equipos movidos manualmente, generalmente es preferible empujar en lugar de tirar cuando el diseño del equipo y el área de trabajo lo permitan.

OSHA señala que empujar permite a los trabajadores utilizar grupos musculares más grandes y aplicar el peso corporal de manera más efectiva, mientras que tirar puede aumentar la tensión y crear riesgos adicionales en las piernas. 

Sin embargo, las cargas industriales pesadas no deben simplemente ser empujadas por los trabajadores si la fuerza requerida es excesiva. Puede ser necesaria asistencia mecánica o motorizada.

Controle el movimiento de giro

Al aproximarse a una esquina, reduzco la velocidad de desplazamiento antes de cambiar de dirección.

Evito movimientos de dirección bruscos porque la carga puede continuar en movimiento incluso después de que el operador cambie de dirección.

Esto es especialmente importante cuando la carga es alta, estrecha o tiene un centro de gravedad desplazado.

Mantenga a las Personas Alejadas de los Puntos de Atrapamiento

La maquinaria pesada puede crear espacios peligrosos entre la carga y los objetos fijos.

Me aseguro de que nadie coloque las manos, los pies u otras partes del cuerpo entre la máquina y una pared, una columna, un marco de puerta u otra máquina.

La HSE señala que el atrapamiento de las manos y otras partes del cuerpo es uno de los riesgos asociados a las actividades de empuje y tracción.

No Apresure la Operación

Las aceleraciones, frenadas y cambios de dirección bruscos pueden dificultar el control de una carga pesada.

Las directrices de la HSE recomiendan minimizar los arranques, paradas y movimientos bruscos frecuentes durante las tareas de empuje y tracción.

Prefiero un movimiento lento y constante, en el que todas las personas implicadas sepan lo que está ocurriendo.

7. Mantenimiento y Consejos Prácticos de Compra

Un buen mantenimiento no es complicado, pero debe ser constante.

Inspeccione las Ruedas

Las ruedas son una de las piezas más importantes de un patín de transporte de carga.

Compruebo si hay:

• Grietas

• Desgaste irregular

• Deformación

• Componentes sueltos

• Ruidos anómalos

• Materiales extraños

• Dificultad para girar

HSE recomienda verificar que las ruedas sean adecuadas para la superficie del suelo y giren libremente, así como realizar un mantenimiento preventivo planificado de los equipos de manipulación.

Inspección del chasis

Reviso el chasis principal y las zonas de soporte de carga en busca de grietas visibles, deformaciones, corrosión u otros daños.

Si detecto un defecto significativo, no continúo utilizando el equipo hasta que el problema haya sido evaluado correctamente.

Revisión del sistema de dirección

Dado que la principal ventaja de los patines de transporte de carga direccionales es el control direccional, el sistema de dirección merece una atención especial.

Compruebo si el movimiento de dirección es fluido y si existe alguna holgura o resistencia inusual.

Si la dirección se vuelve de repente más dura de lo normal, me detengo e investigo en lugar de forzar el mecanismo.

Mantener el suelo limpio

Un suelo limpio marca una gran diferencia.

El aceite, la grasa, las virutas metálicas, los embalajes y otros residuos pueden aumentar la resistencia a la rodadura o afectar el movimiento de las ruedas.

OSHA también recomienda mantener los suelos limpios y en buen estado de conservación al utilizar equipos de transporte con ruedas.

No modificar el producto sin autorización

No recomiendo taladrar, cortar, soldar ni modificar el chasis sin la aprobación del fabricante.

Una pequeña modificación puede afectar la trayectoria de la carga o la resistencia de un componente estructural.

Si el cliente necesita una plataforma más grande, una disposición de ruedas distinta o una conexión de dirección especial, recomiendo analizar primero el requisito con el fabricante.

Preguntas que hago antes de comprar

• ¿Cuál es la capacidad de carga nominal?

• ¿Cuáles son las dimensiones de la plataforma?

• ¿Qué tipo de ruedas se utilizan?

• ¿Qué superficies de suelo se recomiendan?

• ¿Cuál es el rango de giro de la dirección?

• ¿Cuál es la altura mínima de carga?

• ¿Qué equipos de elevación pueden utilizarse con el patín?

• ¿Qué mantenimiento se requiere?

• ¿Se dispone de planos técnicos?

• ¿Se dispone de piezas de repuesto?

Por qué la experiencia del fabricante es importante

En nuestra fábrica producimos equipos de elevación y manejo de materiales desde 1976.

Nuestro centro de producción ocupa aproximadamente 25.000 metros cuadrados y cuenta con más de 180 empleados. Estamos situados en Baoding, China, cerca de las principales vías de transporte, incluidas autopistas y la Carretera Nacional 107.

A lo largo de muchos años de producción hemos adquirido experiencia en la fabricación, prueba y suministro de distintos tipos de equipos de elevación y manejo de materiales.

Nuestra marca registrada Jinlong incluye polipastos de cadena manuales HS, HSZ-A, HSZ-B, HSZ-C, HSZ-D, HSZ-E, HSZ-BK, HSZ-CK, HSZ-VT y HSZ-O. También fabricamos Polipastos de palanca HSH-E y HSH-VT, polipastos eléctricos PA, CD1, MD1, JC25 y HHBB, y carros monorraíl GCT, DST y GST.

Nuestra gama de productos es más amplia e incluye transpaletas manuales, carros plegables, máquinas de elevación montadas en camión, cabrestantes eléctricos, polipastos de tracción de cable de acero, máquinas de elevación eléctricas, patines de transporte de carga, elevadores magnéticos, gatos, cadenas de elevación, eslingas, abrazaderas de elevación y otros equipos de manejo de materiales.

Para mí, esta experiencia con el producto es útil porque los equipos para mover maquinaria rara vez trabajan solos. Un cliente puede necesitar un patín junto con un gato, un polipasto, una eslinga, una abrazadera de elevación u otro equipo de manejo.

Comprender el trabajo completo me ayuda a enfocarme en la aplicación real en lugar de simplemente recomendar un solo producto.

8. Preguntas frecuentes sobre patines de transporte de carga direccionales

1. ¿Para qué se utilizan los patines de transporte de carga direccionales?

Patines de transporte de carga direccionales se utilizan para mover maquinaria pesada, equipos industriales y otras cargas voluminosas sobre pisos adecuados, ofreciendo control direccional. Suelen emplearse para la reubicación de maquinaria, la instalación en fábricas, el mantenimiento de talleres y el posicionamiento de equipos.

2. ¿Cuál es la diferencia entre un patín fijo y un patín direccional?

Un patín fijo está diseñado principalmente para el movimiento en una dirección relativamente fija. Un patín direccional incorpora un mecanismo que permite al operario guiar la dirección de desplazamiento, lo cual resulta útil cuando la ruta incluye esquinas o cuando la máquina requiere un posicionamiento más preciso.

3. ¿Necesito un gato para usar un patín direccional?

En la mayoría de las aplicaciones con maquinaria pesada, se requiere algún equipo de elevación adecuado para elevar la máquina lo suficiente y poder colocar el patín debajo. El método exacto depende de la máquina, sus puntos de elevación, su peso y las instrucciones del fabricante.

4. ¿Puedo usar patines direccionales en cualquier tipo de piso?

No. El piso debe ser lo suficientemente resistente para soportar la carga completa y adecuado para las ruedas. Grietas, escalones, pendientes pronunciadas, superficies irregulares, aceite, agua y otros obstáculos pueden afectar el movimiento y el control.

5. ¿Cómo elijo la capacidad correcta?

Comienzo con el peso máximo real de la carga, luego considero la distribución de la carga, el centro de gravedad, las dimensiones de la plataforma, el estado del piso, la ruta de desplazamiento y la frecuencia de uso. El patín seleccionado debe ser adecuado para toda la aplicación y no debe operarse por encima de la capacidad nominal indicada por el fabricante.

Consideraciones finales

Los patines de transporte de carga direccionales ofrecen una forma práctica de mover maquinaria pesada cuando tanto el desplazamiento horizontal como el control de dirección son importantes.

Para mí, su mayor ventaja es la flexibilidad. Un patín fijo puede funcionar muy bien para el movimiento en línea recta, pero un diseño direccional facilita la guía de una máquina grande a través de esquinas, alrededor de obstáculos y hasta su posición final de instalación.

Sin embargo, nunca considero un patín de transporte de maquinaria como una solución completa por sí solo. La carga, el equipo de elevación, el piso, la ruta, la posición del operario, el sistema de dirección y la capacidad nominal deben evaluarse en conjunto.

Cuando selecciono el equipo para un proyecto real, empiezo con algunas preguntas sencillas: ¿Cuánto pesa la carga? ¿Dónde se encuentra su centro de gravedad? ¿Cómo es el piso? ¿Cuánto espacio tengo disponible? ¿Qué distancia debe recorrer la carga? ¿Con qué frecuencia repetiré la operación?

Una vez respondidas estas preguntas, resulta mucho más fácil decidir si conviene utilizar un patín fijo, un patín direccional, una transpaleta, una carretilla elevadora o un transportador mecánico motorizado.

Al final, una buena manipulación de maquinaria no consiste en mover una carga pesada lo más rápido posible, sino en elegir el equipo adecuado, planificar la ruta, mantener la carga estable, controlar el movimiento y ofrecer al operario espacio suficiente para trabajar de forma segura.
