¿Cómo muevo una máquina pesada cuando una carretilla elevadora no puede entrar al taller? ¿Qué puedo usar cuando la carga es demasiado pesada para transportarla a mano, pero la distancia de desplazamiento es de apenas unos metros?

Estas son preguntas frecuentes que escucho cuando los clientes planifican la instalación de maquinaria, la reubicación de talleres, el mantenimiento de equipos o cambios de distribución de la fábrica. En muchas de estas situaciones, un simple patín de transporte de maquinaria puede ser una solución práctica.

El patín de transporte de carga pesada con plataforma fija está diseñado para ayudar a mover maquinaria pesada y otras cargas voluminosas sobre pisos adecuados y relativamente lisos. En lugar de elevar toda la carga a gran altura, primero puedo alzar ligeramente el equipo con una herramienta de elevación adecuada, colocar el patín de transporte debajo y luego desplazar la carga horizontalmente.

Esto suena sencillo, pero el traslado de maquinaria pesada requiere una planificación cuidadosa. El peso de la carga, el estado del piso, la capacidad del patín, el estado de las ruedas, la dirección de desplazamiento y la posición del operador son factores que influyen.

En esta guía, le explicaré cómo utilizo este tipo de patín de transporte, en qué situaciones funciona bien, cómo lo comparo con otros equipos de movimiento, cómo selecciono el modelo adecuado y qué detalles prácticos verifico antes de comenzar un trabajo.

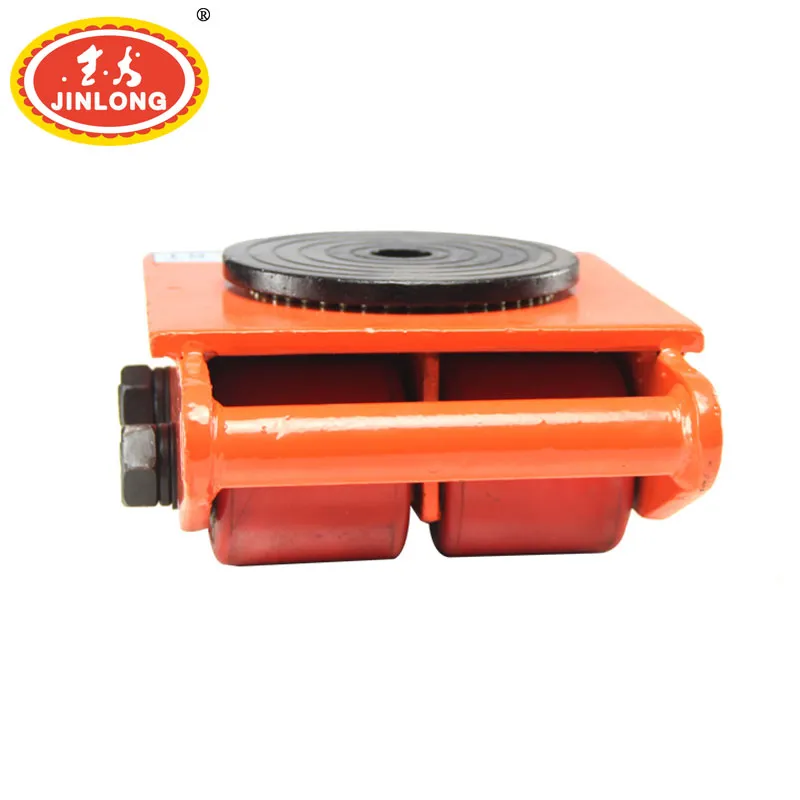

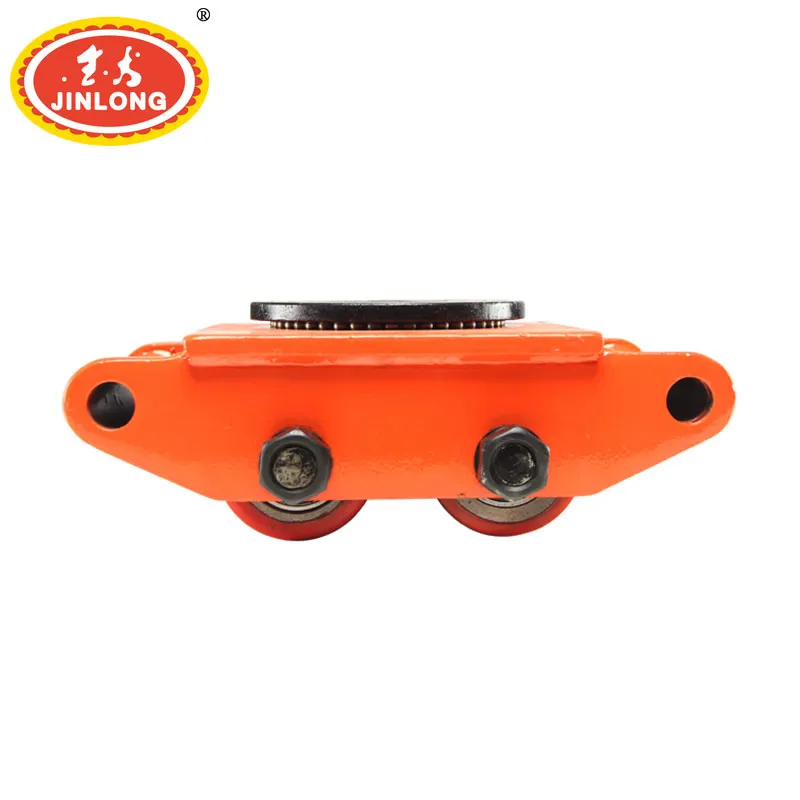

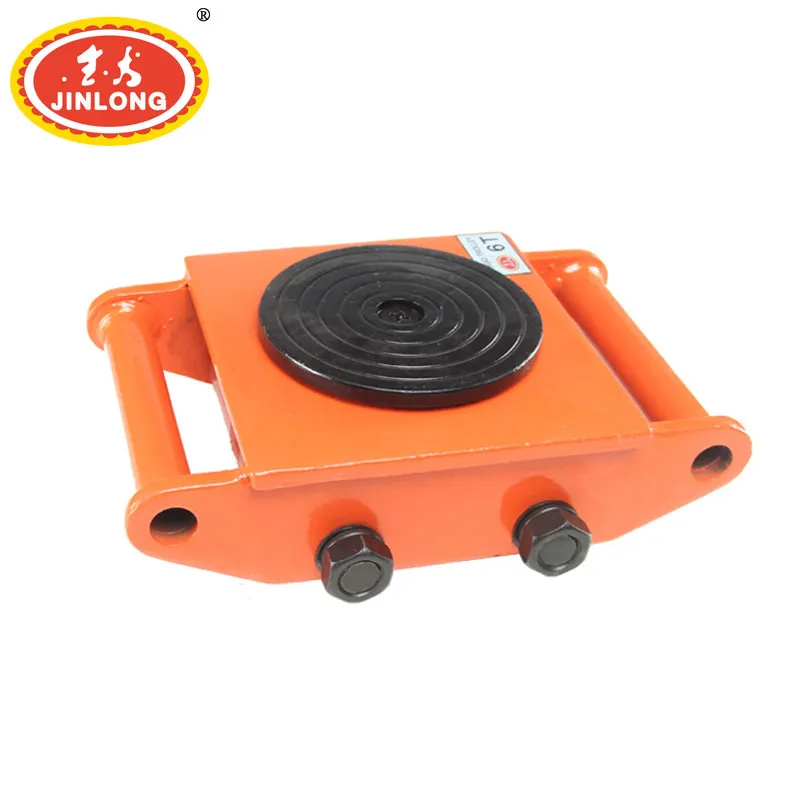

1. ¿Qué es un patín de transporte de servicio pesado con plataforma fija?

Un patín de transporte es un dispositivo de manejo de materiales de perfil bajo que se utiliza para mover objetos pesados horizontalmente. Normalmente cuenta con ruedas o rodillos debajo de una plataforma de soporte de carga.

El diseño de plataforma fija proporciona una superficie estable para soportar el equipo. Según la configuración del producto, la máquina o la carga se pueden colocar directamente sobre la plataforma después de haber sido elevada hasta su posición.

El patín de transporte de servicio pesado con plataforma fija resulta especialmente útil cuando necesito mover equipos pesados por un taller, una fábrica, un almacén o un área de instalación sin utilizar una carretilla elevadora grande ni una grúa aérea para todo el recorrido.

El proceso básico de trabajo es sencillo:

• Verifique el peso y las dimensiones de la carga.

• Inspeccione el suelo y la ruta de desplazamiento.

• Eleve la máquina ligeramente utilizando un equipo de elevación adecuado.

• Coloque el patín de transporte debajo de la carga.

• Baje la carga con cuidado sobre la plataforma.

• Desplace la carga lentamente a lo largo de la ruta planificada.

• Retire el patín una vez que el equipo haya alcanzado su posición final.

Siempre considero el patín como una parte del sistema completo de transporte. El patín no sustituye a un gato, una grúa, un Polipasto ni a otro equipo de elevación cuando la carga debe levantarse del suelo.

Por qué es importante la plataforma fija

Una ventaja útil de la plataforma fija es que proporciona un área de apoyo definida para el equipo.

Para maquinaria con una base plana o estable adecuada, esto puede facilitar el posicionamiento en comparación con intentar equilibrar el equipo directamente sobre pequeños puntos de contacto.

Sin embargo, la plataforma debe ser adecuada para la carga real. También debe considerarse el centro de gravedad antes de iniciar el movimiento. Una máquina puede pesar menos que la capacidad nominal y aun así ser difícil de mover con seguridad si la carga está mal posicionada o es inestable.

Por eso nunca selecciono un patín de transporte basándome únicamente en el peso de la carga.

2. ¿Cómo funciona un patín de transporte de maquinaria?

El principio es similar a sustituir la fricción de deslizamiento por un movimiento de rodadura.

Una máquina pesada apoyada directamente sobre el suelo puede requerir una fuerza significativa para moverla. Una vez que se colocan ruedas o rodillos adecuados debajo, el movimiento horizontal puede resultar mucho más fácil.

La guía de la HSE sobre la manipulación en el lugar de trabajo reconoce específicamente los equipos de manipulación sobre ruedas como una forma de reducir las exigencias de transporte y manejo manual, aunque también advierte que empujar y tirar puede generar riesgos si las cargas se desplazan de forma impredecible o requieren una fuerza excesiva.

Para mí, esto lleva a una cuestión práctica importante: un patín de transporte reduce el esfuerzo necesario para mover una carga, pero no convierte automáticamente en segura cualquier operación de desplazamiento.

El proceso de desplazamiento típico

Supongamos que necesito reubicar una máquina de varias toneladas dentro de un taller.

Primero, determino el peso de la máquina e identifico su centro de gravedad. A continuación, compruebo el suelo, la ruta de desplazamiento, las puertas, las pendientes, los obstáculos y la posición final.

Luego, utilizo un gato o un dispositivo de elevación adecuado para levantar la máquina lo suficiente como para colocar el patín de transporte.

Tras verificar que la máquina está correctamente apoyada, la bajo lentamente sobre el patín. Una vez que la carga está estable, comienzo a moverla a una velocidad controlada.

Este método es muy diferente de intentar arrastrar la máquina directamente por el suelo.

Por qué es importante el estado del suelo

Presto especial atención al suelo porque los patines de transporte funcionan mejor sobre superficies adecuadas.

Un suelo liso, nivelado y suficientemente resistente generalmente facilita el control del movimiento. Las grietas, los desniveles, los materiales sueltos, los desagües, los baches, las pendientes pronunciadas o las superficies irregulares pueden generar problemas.

Incluso un patín de transporte de alta capacidad no puede compensar un suelo que no soporte de forma segura la carga combinada.

3. ¿Dónde se utiliza un patín de transporte pesado de plataforma fija?

Consideraría este tipo de equipo siempre que se necesite mover cargas pesadas horizontalmente y la zona de trabajo no permita un acceso cómodo con carretilla elevadora.

Reubicación de maquinaria en fábrica

Las fábricas a menudo necesitan reorganizar los equipos de producción. Una máquina puede tener que moverse de una línea de producción a otra, o puede ser necesario retirar una máquina antigua antes de instalar una nueva.

Un patín de transporte puede ser útil cuando el movimiento se realiza dentro de un edificio y la máquina tiene que pasar por una ruta relativamente estrecha.

Por ejemplo, imagine un taller de mecanizado con una máquina de gran tamaño ubicada cerca de una pared. Una carretilla elevadora quizás no tenga espacio suficiente para acercarse a la máquina desde la dirección correcta. Tras una elevación adecuada, un patín de transporte puede ofrecer otra forma de desplazarla por el suelo.

Instalación de máquinas

Durante la instalación de equipos nuevos, la máquina a menudo debe posicionarse con gran precisión.

Puedo utilizar un dispositivo de elevación adecuado para colocar la máquina sobre el equipo de transporte y luego acercarla a su base definitiva.

Esto puede resultar especialmente útil cuando la última parte de la instalación requiere un posicionamiento cuidadoso y no un traslado rápido.

Mantenimiento de talleres

Los equipos de mantenimiento a veces necesitan mover motores, bombas, compresores, generadores, máquinas herramienta y otros componentes.

Un patín de transporte de plataforma fija puede ayudar a mover estos artículos entre las zonas de mantenimiento cuando el recorrido por el suelo es adecuado.

Manejo de materiales en almacenes e industrias

Los almacenes también pueden necesitar mover equipos de gran tamaño, utillaje, dispositivos de producción o componentes pesados.

Cuando una transpaleta o una carretilla elevadora no pueden adaptarse fácilmente a la forma de la carga, un patín de transporte de maquinaria puede ofrecer otra opción.

Construcción y posicionamiento de equipos

Algunos proyectos de construcción e instalación requieren mover equipos pesados dentro de edificios o a través de pisos preparados.

En estos casos, primero verifico que el piso tenga suficiente capacidad de carga y que la ruta de desplazamiento prevista sea adecuada.

4. Patín de transporte frente a otros equipos para mover maquinaria

Cuando selecciono equipos de manejo de materiales, primero considero el trabajo real en lugar de elegir el equipo basándome únicamente en su capacidad nominal.

Una carretilla elevadora, una transpaleta, un patín para maquinaria o un transportador motorizado pueden mover materiales, pero funcionan de manera diferente.

Fuente: Esta tabla es una comparación práctica basada en los principios de funcionamiento habituales de estos tipos de equipos. La OSHA recomienda medios mecánicos para mover objetos pesados y voluminosos cuando resulte apropiado, incluidas las carretillas elevadoras y otros equipos de manipulación de materiales.

Patín de transporte vs Carretilla elevadora

La carretilla elevadora suele ser la primera máquina en la que se piensa al escuchar "movimiento de cargas pesadas". Es extremadamente útil, pero también requiere suficiente espacio para las horquillas, el mástil, el radio de giro y el operador.

En un taller con espacio reducido, esto puede convertirse en un problema.

Un patín de transporte de perfil bajo puede colocarse con mayor facilidad debajo de una máquina una vez que la carga se ha elevado lo suficiente con el equipo de elevación adecuado.

Patín de transporte vs Transpaleta

Una Transpaleta Manual es excelente para palés y cargas diseñadas para la manipulación con palé.

Sin embargo, las grandes máquinas industriales no siempre están paletizadas. Sus bases pueden ser irregulares, anchas, pesadas o de difícil acceso con horquillas.

En estas situaciones, un patín para maquinaria adecuado puede ofrecer un método más directo para soportar la máquina.

Patín de transporte vs Transportador de maquinaria motorizado

Un dispositivo de traslado motorizado puede reducir el esfuerzo físico necesario para mover cargas pesadas con frecuencia. También puede ofrecer un desplazamiento más controlado en determinadas aplicaciones.

Sin embargo, una máquina motorizada es más compleja y puede no ser necesaria para trabajos de reubicación ocasionales.

Para un taller que traslada una máquina grande unas pocas veces al mes, un patín de transporte sencillo puede ser una opción que valga la pena considerar.

5. Cómo elijo el patín de transporte de carga pesado de plataforma fija adecuado

Aquí es donde recomiendo tomarse el tiempo y revisar los detalles.

La elección correcta no es simplemente «mi máquina pesa 5 toneladas, así que necesito un patín de 5 toneladas». Quiero información adicional antes de tomar esa decisión.

1. Comenzar por el peso de la carga

El primer dato que necesito es el peso real de la máquina o del equipo.

Si el peso es incierto, no lo adivino. Busco la placa de datos del fabricante, documentación técnica, información de embarque u otra fuente fiable.

Los requisitos de construcción de la OSHA igualmente hacen hincapié en determinar el peso de la carga mediante fuentes reconocidas de la industria o métodos de cálculo fiables, y en no operar el equipo por encima de su capacidad nominal.

El sistema de transporte debe tener una capacidad nominal adecuada para la carga prevista, siguiendo en todo momento las instrucciones del fabricante.

2. Verifique la distribución de la carga

Dos máquinas pueden tener el mismo peso total pero distribuciones de carga completamente diferentes.

Una máquina compacta con un centro de gravedad bajo puede ser más fácil de mover que una máquina alta con la mayor parte de su peso concentrada hacia un lado.

Por lo tanto, no solo verifico el peso total, sino también las dimensiones de la base y el centro de gravedad aproximado.

3. Verifique el tamaño de la plataforma

La máquina debe apoyarse de forma segura sobre la plataforma.

Si la carga se extiende mucho más allá del área de soporte, la estabilidad puede ser una preocupación. Por lo tanto, las dimensiones de la plataforma deben compararse con la base de la máquina antes de realizar el pedido.

4. Verifique el suelo

Busco lo siguiente:

• Estado del hormigón

• Resistencia del piso

• Zonas desniveladas

• Grietas y agujeros

• Umbrales de puertas

• Pendientes

• Canales de drenaje

• Obstáculos a lo largo de la ruta de desplazamiento

Un patín adecuado todavía necesita una superficie adecuada.

5. Verifique la distancia de desplazamiento

El movimiento a corta distancia y el movimiento a larga distancia pueden requerir enfoques muy diferentes.

Si solo necesito mover una máquina 5 o 10 metros dentro de un taller, el equipo manual puede ser práctico. Si la misma carga necesita recorrer cientos de metros de forma repetida, investigaría soluciones motorizadas o un sistema diferente de manejo de materiales.

6. Verifique el entorno de trabajo

Las condiciones de un taller interior son diferentes de las condiciones de una obra exterior.

El polvo, el agua, el aceite, los productos químicos, la temperatura y la contaminación del suelo pueden afectar al rendimiento de las ruedas y al mantenimiento del equipo.

Mi lista de verificación básica de selección

Fuente:Lista de verificación práctica para la selección basada en los principios de riesgo en el manejo de materiales de OSHA y HSE. HSE recomienda específicamente considerar la carga, la tarea, las exigencias de empuje y tracción, los movimientos bruscos, la disposición del lugar de trabajo y el uso de ayudas mecánicas.

6. Cómo muevo maquinaria pesada de forma segura

Mover maquinaria pesada es una de esas tareas en las que la preparación evita problemas más adelante.

No empiezo empujando la máquina. Empiezo planificando todo el movimiento.

Prepare la ruta de desplazamiento

Antes de mover la carga, retiro herramientas innecesarias, cajas, cables, materiales de desecho y otros obstáculos de la ruta.

También verifico si la máquina puede pasar por las puertas y si hay cambios bruscos en la altura del suelo.

Use equipo de elevación adecuado

Un patín de transporte normalmente es un dispositivo de desplazamiento más que un dispositivo de elevación primario.

Eso significa que necesito otra herramienta adecuada, como un Gato mecánico u otro equipo de elevación aprobado, para elevar la máquina lo suficiente y colocar el patín.

Me aseguro de que el equipo de elevación sea adecuado para la carga real y esté posicionado conforme a las instrucciones del fabricante.

Posicione la carga con cuidado

Una vez que el patín está debajo de la máquina, bajo la carga lentamente.

Compruebo que la carga esté correctamente posicionada sobre la plataforma antes de iniciar el desplazamiento horizontal.

Si la carga se desplaza, se inclina o se vuelve inestable, detengo la operación en lugar de intentar corregirla mientras ya está en movimiento.

Controlar el movimiento inicial

El primer movimiento suele ser el más difícil.

Las guías de HSE señalan que la fuerza inicial de empuje o tracción necesaria para arrancar o cambiar de dirección puede ser superior a la fuerza requerida para mantener la carga en movimiento. También recomiendan evitar movimientos bruscos, paradas y arranques súbitos frecuentes, y posturas de trabajo incómodas.

Por ello, inicio el desplazamiento lentamente y me aseguro de que todos los participantes conozcan la dirección de avance.

Mantener a las personas alejadas de los puntos de atrapamiento

La maquinaria de gran tamaño puede generar graves riesgos de atrapamiento entre la carga y paredes, columnas, puertas u otros equipos.

Mantengo las manos y los pies alejados de la parte inferior y los laterales de la carga en movimiento.

Asimismo, evito situarme directamente frente a una carga pesada que pueda moverse de forma inesperada.

Nunca superar la capacidad nominal

La capacidad nominal no es una sugerencia.

Los requisitos de manipulación de materiales de OSHA subrayan de forma consistente la necesidad de utilizar los equipos dentro de su carga nominal o carga útil de seguridad, y de retirar de servicio cualquier equipo defectuoso.

Si no se conoce claramente la capacidad del equipo, me detengo y la verifico antes de mover la carga.

7. Mantenimiento y consejos prácticos de compra

Un patín de transporte tiene una estructura mecánica relativamente sencilla, pero aun así un equipo simple requiere inspecciones periódicas.

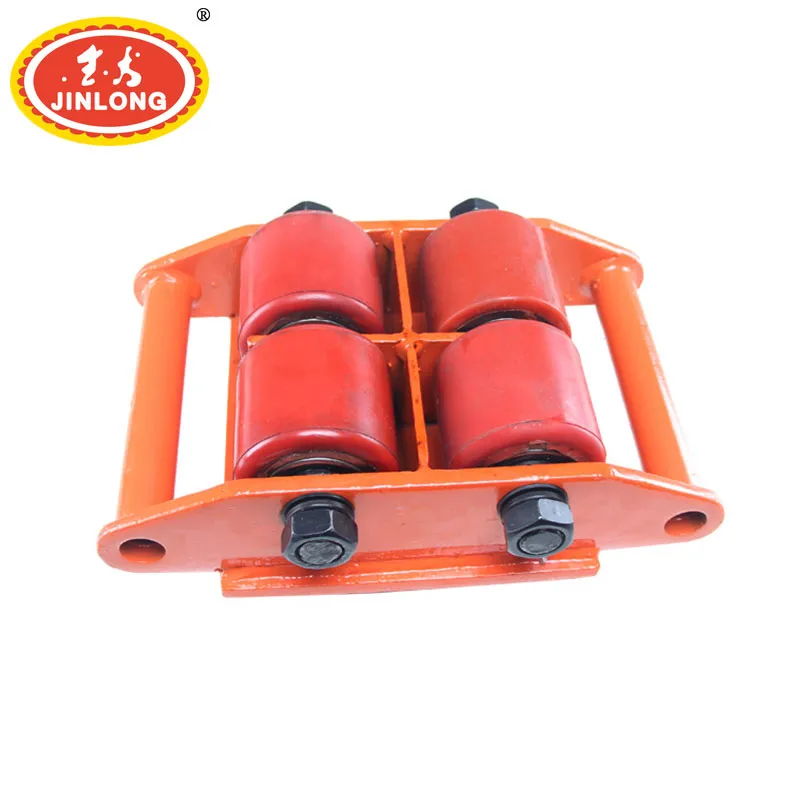

Revise las ruedas o los rodillos

Las ruedas son fundamentales porque están en contacto directo con el suelo y soportan la carga en movimiento.

Reviso si hay fisuras, desgaste inusual, deformaciones, materiales extraños u otros daños.

Si el movimiento se vuelve repentinamente difícil, no me limito a pedir al operario que empuje con más fuerza. Primero busco la causa.

Inspeccione la plataforma y el bastidor

Busco:

• Fisuras

• Deformaciones

• Componentes sueltos

• Corrosión

• Desgaste anormal

• Daños alrededor de los puntos de conexión

HSE recomienda un mantenimiento preventivo planificado para los equipos de manipulación manual, prestando especial atención a las ruedas del equipo utilizado para empujar y tirar. El equipo dañado debe identificarse y retirarse del servicio hasta que sea reparado o se le dé una solución adecuada.

Mantenga el suelo limpio

El aceite, la grasa, las virutas metálicas, los materiales de embalaje y otros residuos pueden afectar al movimiento y al control.

Mantener la trayectoria de desplazamiento limpia es un paso pequeño, pero puede marcar una diferencia significativa al manipular equipos pesados.

No modifique el patín sin autorización.

Recomiendo encarecidamente evitar soldaduras, perforaciones, cortes o cambios estructurales no autorizados.

Una modificación aparentemente menor puede afectar la resistencia o la distribución de la carga del equipo.

Si un cliente necesita un tamaño de plataforma diferente, una disposición de ruedas alternativa o un método de conexión distinto, recomiendo comentar el requisito con él en lugar de modificar el producto por su cuenta.

Lo que pregunto al proveedor antes de comprar

• ¿Cuál es la capacidad nominal?

• ¿Cuál es el tamaño de la plataforma?

• ¿Qué tipo de ruedas o rodillos se utilizan?

• ¿Qué condiciones de suelo se recomiendan?

• ¿Cuál es la altura mínima de carga?

• ¿Es la plataforma adecuada para la base de mi máquina?

• ¿Qué procedimientos de inspección y mantenimiento se recomiendan?

• ¿Están disponibles los planos técnicos?

• ¿Qué repuestos están disponibles?

Estas preguntas me ayudan a determinar si el producto es realmente adecuado, en lugar de juzgarlo solo por su apariencia o su precio.

Por qué la experiencia del fabricante es importante para mí

En nuestra fábrica, llevamos desde 1976 dedicados a la fabricación de equipos de elevación y manutención de materiales.

Nuestra fábrica cubre aproximadamente 25.000 metros cuadrados y cuenta con más de 180 empleados. Estamos ubicados en Baoding, una antigua ciudad de China, con fácil acceso a importantes vías de comunicación como autopistas y la Carretera Nacional 107.

A lo largo de los años, hemos acumulado amplia experiencia en producción, fabricación de equipos y ensayos de productos. Nuestros polipastos de cadena manuales de la marca registrada Jinlong incluyen las series HS, HSZ-A, HSZ-B, HSZ-C, HSZ-D, HSZ-E, HSZ-BK, HSZ-CK, HSZ-VT y HSZ-O.

Nuestra gama de productos también incluye Polipastos de palanca HSH-E y HSH-VT, polipastos eléctricos PA, CD1, MD1, JC25 y HHBB, carros monorraíl GCT, DST y GST, transpaletas manuales, carros plegables, equipos de elevación montados en camión, cabrestantes eléctricos, polipastos de cable de acero, máquinas de elevación eléctricas, patines para traslado de cargas, elevadores magnéticos, gatos, cadenas de elevación, eslingas, abrazaderas de elevación y otros productos de manutención de materiales.

En mi opinión, la experiencia resulta más útil cuando ayuda a responder preguntas prácticas. Los clientes a menudo no necesitan explicaciones complicadas. Necesitan saber si un equipo se adapta a su aplicación, qué información deben proporcionar y qué deben verificar antes de utilizarlo.

8. Preguntas frecuentes sobre el patín de transporte de plataforma fija para cargas pesadas

1. ¿Para qué se utiliza un patín de transporte de plataforma fija para cargas pesadas?

El patín de transporte de plataforma fija para cargas pesadas se utiliza para mover maquinaria pesada, equipos industriales y otras cargas grandes horizontalmente sobre pisos adecuados. Se considera habitualmente para fábricas, talleres, almacenes, instalación de equipos, mantenimiento y reubicación de maquinaria.

2. ¿Puedo mover cualquier máquina con un patín de transporte?

No. Se deben considerar el peso de la máquina, las dimensiones de la base, el centro de gravedad, el estado del piso, la ruta de desplazamiento y la capacidad del patín. El equipo solo debe utilizarse dentro de la capacidad nominal y las instrucciones de operación del fabricante.

3. ¿Necesito un gato para usar un patín de transporte?

En muchas aplicaciones de movimiento de maquinaria, sí. Un patín de transporte normalmente soporta el movimiento horizontal en lugar de actuar como el dispositivo principal de elevación. Puede ser necesario un gato adecuado u otro equipo de elevación para levantar la máquina lo suficiente y colocar el patín debajo.

4. ¿Se puede utilizar un patín de transporte sobre un piso irregular?

No asumiría que pueda hacerlo. Los suelos irregulares, grietas, escalones, pendientes y obstáculos pueden afectar la estabilidad y la resistencia a la rodadura. La condición real del piso debe evaluarse antes de iniciar la operación.

5. ¿Cómo elijo la capacidad adecuada?

Comienzo con el peso máximo real de la carga y luego considero cómo se distribuye esta sobre la plataforma. También verifico el tamaño de la plataforma, el centro de gravedad, el estado del piso, la ruta de desplazamiento y el entorno de trabajo. El equipo seleccionado debe tener una capacidad nominal adecuada y no debe sobrecargarse.

Reflexiones finales

El Patín de transporte de servicio pesado con plataforma fija es una pieza sencilla de equipo de manejo de materiales, pero puede resolver un problema muy práctico: mover maquinaria pesada a través de un taller o piso industrial cuando no es conveniente utilizar un vehículo motorizado de gran tamaño.

Para mí, la principal ventaja es su enfoque directo. En lugar de intentar cargar o arrastrar una máquina pesada, puedo utilizar un equipo de elevación adecuado para colocar la carga sobre un dispositivo de transporte de perfil bajo y luego desplazarla horizontalmente.

Sin embargo, el equipo siempre debe seleccionarse como parte de la operación de traslado completa. Es necesario considerar el peso de la carga, la distribución de la carga, el tamaño de la plataforma, el estado del piso, la ruta de desplazamiento, el método de elevación, la posición del operario y la capacidad nominal.

Cuando ayudo a los clientes a seleccionar equipos de traslado de maquinaria, prefiero partir de la situación real de trabajo en lugar de simplemente preguntar qué producto tiene la mayor capacidad. Un patín de transporte correctamente elegido puede hacer que la reubicación de la maquinaria sea más manejable, pero el resultado más seguro se obtiene combinando el equipo adecuado con una planificación cuidadosa y una operación controlada.

Ese es el enfoque que recomiendo siempre que se necesite mover maquinaria pesada: conozca la carga, comprenda el piso, elija el equipo adecuado, inspecciónelo antes de usarlo y nunca apure el desplazamiento.
