¿Cómo elegir un Polipasto de cadena manual cuando necesita elevar una carga de 1 tonelada pero no desea depender de energía eléctrica? Esta es una pregunta común que recibimos de operarios de talleres, equipos de mantenimiento, contratistas y usuarios de manejo de materiales.

En la Fábrica de Maquinaria de Elevación de la Ciudad de Baoding, fabricamos equipos de elevación desde 1976. Nuestra fábrica cubre aproximadamente 25,000 metros cuadrados y cuenta con más de 180 empleados. A lo largo de muchos años de producción, hemos desarrollado experiencia práctica en polipastos de cadena manuales, Polipastos de palanca, polipastos eléctricos, carros, cabrestantes, cadenas de elevación, eslingas, abrazaderas y otros equipos de elevación.

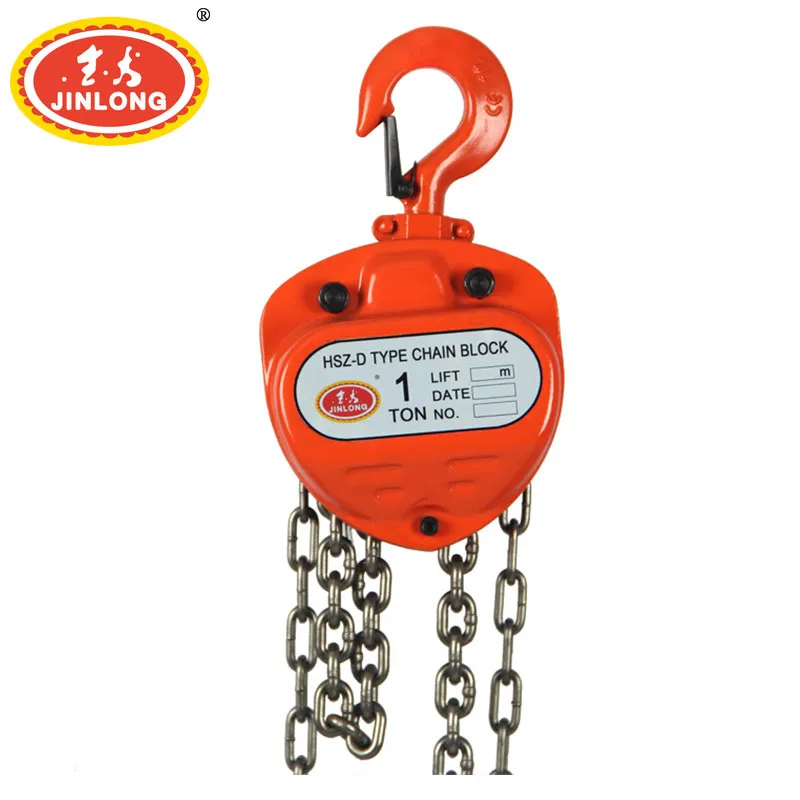

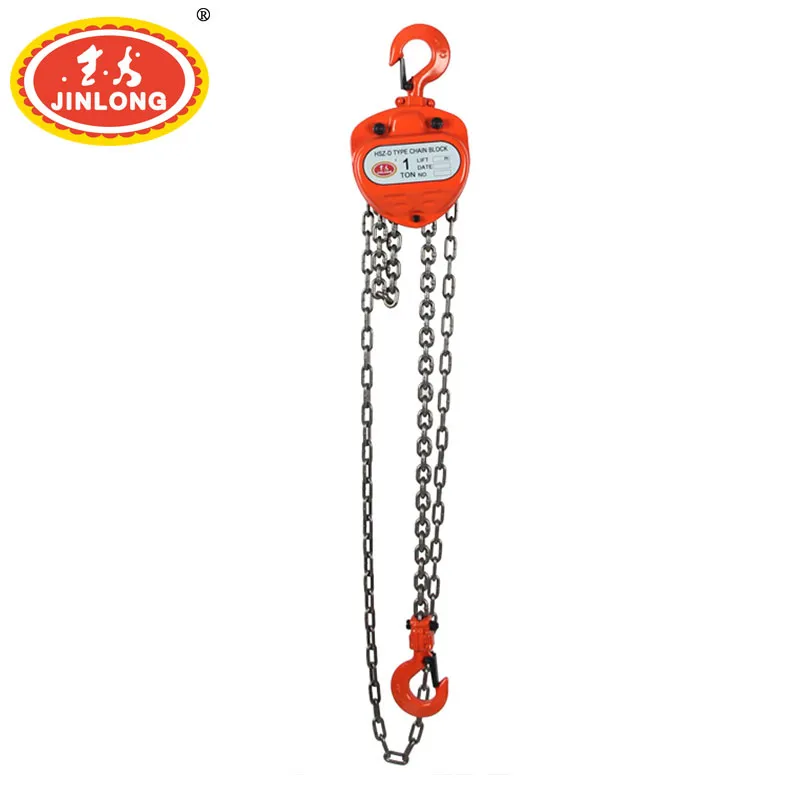

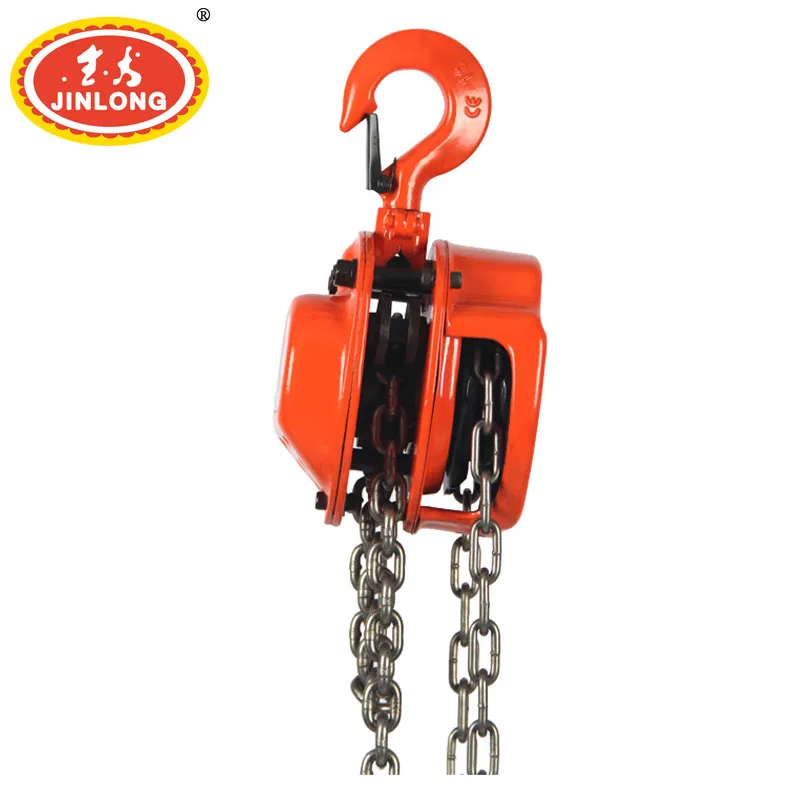

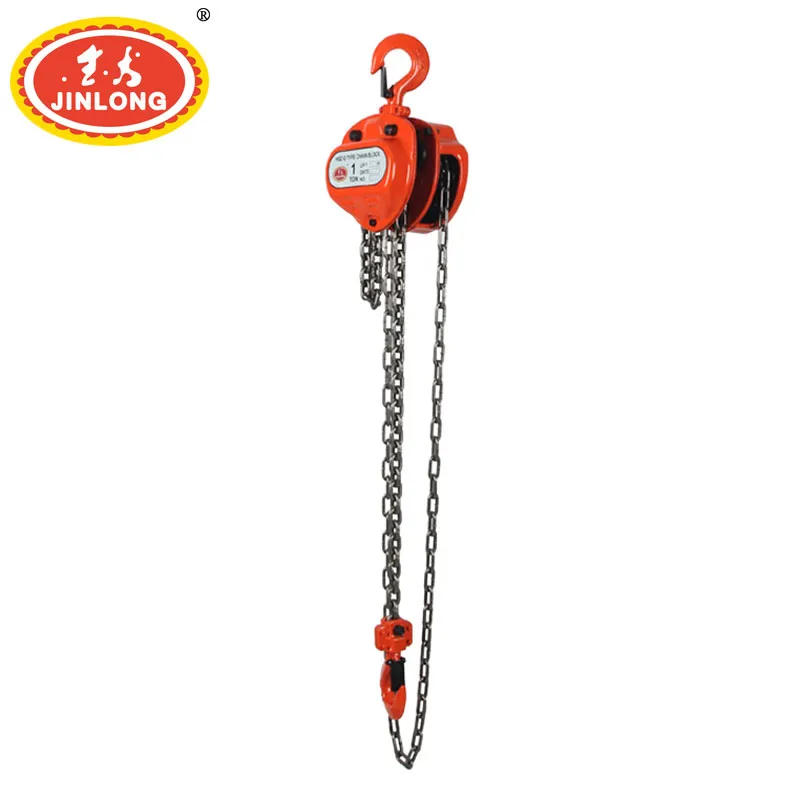

El polipasto de cadena serie HSZ-D 1T forma parte de nuestra gama de polipastos de cadena manuales de la marca Jinlong. Según la designación del producto, este modelo tiene una capacidad de elevación nominal de 1 tonelada. Está diseñado para aplicaciones adecuadas de elevación vertical manual donde se requiere un movimiento controlado de la carga.

En esta guía, explicaré qué consideramos al producir y seleccionar este tipo de polipasto de cadena, dónde se puede utilizar, cómo se compara con otros equipos de elevación y qué puntos prácticos deben verificar los usuarios antes de operarlo.

1. ¿Qué es el polipasto de cadena de la serie HSZ-D 1T?

El polipasto de cadena de la serie HSZ-D 1T es un dispositivo de elevación manual diseñado para la elevación vertical adecuada de cargas libremente suspendidas. A diferencia de un Polipasto eléctrico, no requiere un motor eléctrico para elevar la carga. El operador utiliza la cadena de mano, y el sistema mecánico interno transfiere esa entrada en movimiento de elevación.

Para nosotros, el valor de un polipasto de cadena manual es su diseño sencillo. No se necesita motor, cable de alimentación, caja de control eléctrico ni conexión eléctrica para la operación manual normal. Esto hace que un polipasto manual sea útil en muchos lugares donde la electricidad no está disponible o simplemente no es necesaria.

ASME HST-2 describe los polipastos de cadena de accionamiento manual mediante cadena de mano como equipos destinados al servicio de elevación vertical que implica la manipulación de materiales de cargas libremente suspendidas y no guiadas. La norma también abarca configuraciones de suspensión como gancho o horquilla y configuraciones de trole.

Esa descripción es importante porque un polipasto de cadena no debe tratarse como una herramienta de tracción universal. La dirección de elevación prevista y la condición de carga son relevantes. Si el trabajo implica una disposición de elevación particular, los usuarios deben elegir equipos específicamente diseñados y clasificados para esa aplicación.

¿Qué hace que un polipasto de cadena manual sea práctico?

• Operación manual: El operador controla el movimiento de elevación mediante la cadena de mano.

• Sin suministro eléctrico: El funcionamiento normal no depende de una fuente de energía eléctrica.

• Elevación controlada: La entrada manual puede ser útil cuando una carga requiere un posicionamiento cuidadoso.

• Uso flexible: Un polipasto adecuado puede emplearse en distintas áreas de trabajo cuando se dispone de un punto de soporte apropiado.

• Principio de funcionamiento sencillo: Los operarios pueden comprender el proceso básico de elevación sin enfrentarse a un sistema accionado por motor.

Por supuesto, sencillo no significa descuidado. Un polipasto de cadena forma parte de un sistema de elevación completo. La carga, los ganchos, las cadenas, la estructura de soporte, los accesorios de elevación y el entorno de trabajo deben considerarse en conjunto.

2. ¿Cómo funciona un polipasto de cadena manual de 1 tonelada?

El principio de funcionamiento de un polipasto de cadena manual es más fácil de entender de lo que puede parecer a primera vista. Cuando el operador tira de la cadena de mano, el engranaje interno transfiere la fuerza de entrada al mecanismo de la cadena de carga. La cadena de carga se desplaza entonces a través del polipasto, permitiendo que la carga suspendida sea elevada o descendida.

La ventaja mecánica proporcionada por el engranaje significa que el operador no necesita levantar directamente toda la carga con la mano. En su lugar, el mecanismo convierte el esfuerzo de tracción del operador en una acción de elevación controlada.

Esta es una de las razones por las que los polipastos de cadena manuales han resultado útiles durante tantos años. En un taller de mantenimiento, por ejemplo, un operario puede necesitar elevar un componente de maquinaria solo de forma ocasional. No es necesario instalar un sistema de elevación motorizado para cada pequeña tarea de elevación.

Un proceso de elevación sencillo

1. Inspeccione el polipasto antes de iniciar el trabajo.

2. Confirme el peso de la carga y asegúrese de que se encuentra dentro de la capacidad nominal aplicable.

3. Compruebe que la estructura de soporte sea adecuada para el dispositivo de elevación completo.

4. Fije la carga utilizando accesorios de elevación apropiados.

5. Asegúrese de que la trayectoria de elevación esté despejada.

6. Accione la cadena de mano de manera gradual.

7. Observe la carga durante la elevación y deténgase si aparecen condiciones anormales.

ASME B30.16 cubre las disposiciones de construcción, instalación, operación, inspección, pruebas y mantenimiento para polipastos aéreos, suspendidos y estacionarios, incluidos los polipastos operados por cadena de mano empleados para subir y bajar verticalmente cargas libremente suspendidas y sin guía, conformadas por equipos y materiales.

Siempre alentamos a los clientes a mirar más allá del propio polipasto. Un polipasto de cadena correctamente seleccionado no puede compensar una viga de soporte inadecuada, una eslinga dañada, una conexión deficiente o una carga inestable.

3. ¿Dónde se puede utilizar el polipasto de cadena HSZ-D 1T Serie?

Cuando tratamos las aplicaciones con los clientes, solemos comenzar por el trabajo en sí y no por el nombre del sector. Un polipasto de cadena manual de 1 tonelada puede resultar útil en muchos entornos diferentes, siempre que la aplicación se ajuste al uso previsto y a la capacidad nominal del equipo.

Mantenimiento de taller

Un taller de mantenimiento puede necesitar levantar un motor, un componente de reductor, una bomba, una pieza de máquina u otra carga adecuada. Si el taller dispone de un punto de soporte aéreo correctamente diseñado, un polipasto de cadena manual puede ofrecer una manera sencilla de elevar el componente para su inspección o mantenimiento.

Por ejemplo, imagine a un trabajador de mantenimiento reemplazando un componente de una máquina. El componente debe levantarse del suelo y colocarse sobre una mesa de trabajo. El trabajo puede durar solo unos minutos, por lo que un polipasto manual puede ser práctico cuando no se requiere equipo de elevación eléctrico.

Instalación de equipos en fábrica

Durante la instalación de equipos, el movimiento controlado suele ser más importante que la velocidad. Un trabajador puede necesitar elevar un componente una corta distancia, detenerse, comprobar la alineación y luego continuar.

Un polipasto de cadena manual puede ser útil para estos pasos de elevación controlados, siempre que el punto de elevación y la disposición completa del aparejo sean adecuados.

Almacén y manejo de materiales

Algunos almacenes realizan tareas de elevación ocasionales en lugar de elevación continua en producción. En estas situaciones, se puede considerar un dispositivo de elevación manual para cargas adecuadas.

El punto importante es distinguir la elevación del simple movimiento horizontal de mercancías. Un polipasto de cadena manual estándar está diseñado para el tipo de servicio de elevación vertical descrito por sus requisitos aplicables. La norma ASME B30.16 distingue específicamente la elevación vertical normal de cargas libremente suspendidas de aplicaciones especiales como la elevación no vertical y el servicio de carga guiada.

Trabajos de construcción e instalación

Las obras de construcción a menudo cambian a medida que avanza el proyecto. Un polipasto manual puede ser útil cuando se ha establecido un punto de elevación temporal o permanente conveniente y la corriente eléctrica no está disponible.

Sin embargo, los entornos de construcción pueden ser impredecibles. Antes de usar un polipasto de cadena, los trabajadores deben considerar el estado de la estructura de soporte, el clima, el acceso, la trayectoria de la carga, los trabajadores cercanos y otras condiciones del lugar.

Reparación y mantenimiento de equipos

Los equipos de servicio pueden trabajar en diferentes ubicaciones y necesitan equipos que no dependan de un suministro eléctrico fijo. Un polipasto de cadena manual puede ser conveniente para trabajos adecuados de reparación y mantenimiento.

En nuestra experiencia, esta flexibilidad es una de las principales razones por las que los clientes siguen utilizando polipastos de cadena manuales incluso cuando disponen de equipos de elevación eléctricos.

Fuente: Las categorías de aplicación anteriores son ejemplos prácticos basados en nuestra experiencia de fabricación. El alcance de elevación y los límites operativos están informados por ASME HST-2 y ASME B30.16.

4. Polipasto de cadena manual vs. polipasto de palanca vs. Polipasto eléctrico

Los clientes a veces nos preguntan por qué deberían elegir un polipasto de cadena manual en lugar de un polipasto de palanca o un polipasto eléctrico. Mi respuesta es siempre: primero observe el trabajo.

Estos tres productos resuelven diferentes problemas de elevación. A manual chain block se usa comúnmente para la elevación vertical de cargas libremente suspendidas. A lever hoist se puede utilizar para aplicaciones de elevación, tracción y tensado dentro de su alcance previsto. An electric chain hoist utiliza un funcionamiento motorizado y puede ser más adecuado para trabajos de elevación repetitivos.

Fuente: ASME HST-2 cubre los polipastos de cadena operados manualmente con cadena de mano; ASME HST-3 cubre los polipastos de palanca; y ASME HST-1 cubre los polipastos eléctricos de cadena. Sus alcances de aplicación declarados proporcionan la base para la comparación anterior.

¿Cuándo elegiríamos un manual chain block?

Normalmente consideramos un manual chain block cuando el trabajo es relativamente sencillo, la elevación no es necesariamente continua y no se requiere energía eléctrica.

Por ejemplo, un equipo de mantenimiento puede necesitar elevar una pieza de máquina varias veces durante una reparación. Un polipasto manual se puede utilizar cuando se dispone de un punto de elevación superior adecuado y la carga está dentro de la capacidad nominal del equipo.

¿Cuándo tendría más sentido utilizar un polipasto eléctrico?

Si la misma operación se repite de forma continua a lo largo del día, el levantamiento motorizado puede adaptarse mejor al proceso de producción. El operario puede necesitar mover cargas con frecuencia, y reducir el esfuerzo manual puede convertirse en una parte importante de la planificación del flujo de trabajo.

Por eso no decimos a los clientes que lo manual sea siempre mejor ni que lo eléctrico sea siempre mejor. Primero analizamos las condiciones reales de trabajo.

5. Cómo elegimos el polipasto de cadena de 1 tonelada adecuado

Al seleccionar el polipasto de cadena serie HSZ-D 1T, recomendamos comenzar con las siguientes preguntas. Son preguntas sencillas, pero evitan muchos errores comunes de selección.

1. ¿Cuál es el peso real de la carga?

El primer paso es determinar el peso real de la carga. La designación 1T indica una capacidad nominal de 1 tonelada para este modelo, pero los usuarios siempre deben comprobar la información nominal del producto específico y asegurarse de que el sistema de elevación completo sea adecuado.

No trate la capacidad nominal como un peso objetivo que deba alcanzarse habitualmente. Se deben evaluar la carga, los accesorios, la disposición de conexión y las condiciones de trabajo.

2. ¿Cómo se elevará la carga?

Un polipasto de cadena manual estándar se asocia principalmente con la elevación vertical de cargas suspendidas libremente. Si su trabajo implica arrastrar una carga lateralmente, mover una carga guiada, tensar equipos u otra operación especial, no debe asumir que un polipasto de cadena estándar es adecuado.

La norma ASME HST-2 identifica específicamente el servicio de elevación vertical con cargas suspendidas libremente y no guiadas, y excluye ciertos usos especiales.

3. ¿Con qué frecuencia se utilizará?

Existe una gran diferencia entre elevar una carga unas pocas veces durante el mantenimiento y elevar cientos de cargas cada día.

Para elevación ocasional, un polipasto de cadena manual puede adaptarse al flujo de trabajo. Para elevación frecuente en producción, los usuarios deben evaluar el régimen de trabajo, el ciclo de operación, la velocidad de elevación, la ergonomía y si un equipo eléctrico sería más adecuado.

4. ¿Cuál es el entorno de elevación?

Observe el lugar de trabajo real. ¿Es en interiores o en exteriores? ¿Hay polvo o humedad? ¿Hay suficiente altura libre? ¿La trayectoria de la carga está despejada? ¿Puede el operador situarse en una posición segura?

Estos detalles pueden parecer pequeños, pero pueden afectar la practicidad y la seguridad de una operación de elevación.

5. ¿Qué punto de apoyo se empleará?

Este es uno de los puntos más importantes. El polipasto de cadena debe conectarse a un punto de apoyo adecuado. Un polipasto resistente sujeto a una viga o estructura inadecuada no conforma un sistema de elevación seguro.

Antes de la elevación, la estructura de soporte y el método de conexión deben ser evaluados por una persona debidamente cualificada cuando la aplicación o la normativa local lo requieran.

Fuente:La lista de verificación de selección combina el enfoque práctico de nuestro fabricante con el alcance de inspección, instalación, operación y mantenimiento descrito en ASME B30.16.

6. Consejos prácticos de operación, inspección y mantenimiento

Una buena operación de elevación a menudo comienza con unos minutos de preparación. Recomendamos encarecidamente revisar el sistema completo antes de cada tarea de elevación.

Antes de elevar

• Revise la cadena en busca de daños visibles, deformación, corrosión o desgaste inusual.

• Inspeccione los ganchos y otros puntos de conexión de la carga.

• Verifique que la carga esté correctamente sujeta.

• Confirme que la carga esté dentro de la capacidad nominal aplicable.

• Revise el soporte y la conexión de elevación.

• Asegúrese de que la trayectoria de la carga esté despejada.

• Mantenga al personal innecesario alejado del área de elevación.

Eleve lentamente y observe la carga

Un hábito útil es elevar la carga solo una pequeña distancia primero. Deténgase y verifique si la carga permanece estable y si el conjunto de elevación se comporta como se espera.

Si la carga comienza a oscilar o a moverse lateralmente, no tire simplemente con más intensidad de la cadena de mano. Detenga la operación y corrija el problema.

Nunca se coloque debajo de una carga suspendida. Una carga suspendida debe tratarse siempre como un peligro potencial, incluso cuando el equipo de elevación parezca funcionar con normalidad.

No utilice un polipasto de cadena estándar para personas

Este punto merece quedar muy claro. El Polipasto de Cadena HSZ-D 1T Series es un equipo para manipulación de materiales, no un dispositivo general para elevación de personas.

La norma ASME HST-2 establece explícitamente que su norma no se aplica a los polipastos utilizados para elevar o sostener personas.

No modifique el polipasto sin autorización

En ocasiones, los usuarios desean modificar un producto para adaptarlo a una aplicación especial. Recomendamos encarecidamente evitar las modificaciones no autorizadas.

La norma ASME HST-2 identifica los polipastos que han sido alterados sin autorización del fabricante o de una persona cualificada como equipos fuera de su ámbito de aplicación.

El mantenimiento es importante

Después de su uso, almacene el equipo en un lugar adecuado y evite la exposición innecesaria al agua, la suciedad, los materiales corrosivos y otras condiciones perjudiciales.

La inspección y el mantenimiento deben seguir las instrucciones del fabricante y los requisitos aplicables al lugar de trabajo. ASME B30.16 incluye disposiciones que cubren la inspección, pruebas, mantenimiento y el manejo de los polipastos cubiertos.

Según nuestra experiencia, una de las reglas de mantenimiento más fáciles de recordar es esta: si algo parece o suena anormal, deje de usar el equipo y haga que lo revisen. No continúe elevando simplemente porque el polipasto aún puede moverse.

7. Preguntas frecuentes

P1: ¿Qué significa 1T en el polipasto de cadena serie HSZ-D 1T?

1T se refiere a una capacidad nominal de elevación de 1 tonelada indicada por el modelo del producto. Los usuarios siempre deben confirmar la capacidad nominal y la información del producto para el polipasto específico antes de usarlo y considerar el conjunto completo de elevación.

P2: ¿El polipasto de cadena serie HSZ-D 1T requiere electricidad?

No. Es un polipasto de cadena manual. El operador utiliza la cadena de mano en lugar de un motor eléctrico, por lo que el manejo manual normal no requiere una fuente de alimentación eléctrica.

P3: ¿Dónde puedo usar un polipasto de cadena manual de 1 tonelada?

Las aplicaciones adecuadas pueden incluir el mantenimiento de talleres, la instalación de equipos, la elevación en almacenes, la manipulación de materiales en construcción y los trabajos de reparación. Para cada aplicación se deben verificar la carga, el punto de apoyo, la dirección de elevación, el entorno y los requisitos aplicables.

P4: ¿Puedo utilizar un polipasto de cadena para tracción horizontal?

No debe utilizar automáticamente un polipasto de cadena estándar para tracción horizontal. La norma ASME HST-2 describe los polipastos de cadena manuales para servicio de elevación vertical con cargas libremente suspendidas y sin guiar, y excluye ciertas aplicaciones especiales. Para trabajos de tracción o tensado, se debe considerar el uso de equipos diseñados para tal fin.

P5: ¿Con qué frecuencia se debe inspeccionar un polipasto de cadena?

No existe un único intervalo de inspección adecuado para todos los lugares de trabajo. La inspección debe considerar el uso del equipo, el entorno, el régimen de trabajo, el estado, las instrucciones del fabricante y los requisitos locales aplicables. La norma ASME B30.16 incluye disposiciones de inspección, pruebas, mantenimiento y operación para los polipastos cubiertos.

8. Nuestro consejo final

Tras muchos años fabricando equipos de elevación, hemos aprendido que elegir el polipasto adecuado comienza por comprender el trabajo real.

El polipasto de cadena serie HSZ-D 1T es una solución práctica de elevación manual para cargas adecuadas hasta su capacidad nominal. Su método de operación manual lo hace útil en lugares donde la energía eléctrica no está disponible, es inconveniente o simplemente innecesaria.

En la Fábrica de Maquinaria de Elevación de la Ciudad de Baoding, hemos estado produciendo equipos de elevación desde 1976. Nuestra fábrica cubre aproximadamente 25,000 metros cuadrados y cuenta con más de 180 empleados. Nuestra gama de productos Jinlong incluye polipastos manuales de cadena HS, HSZ-A, HSZ-B, HSZ-C, HSZ-D, HSZ-E, HSZ-BK, HSZ-CK, HSZ-VT y HSZ-O, junto con polipastos de palanca, polipastos eléctricos, carros monorraíl, transpaletas manuales, portadores plegables, equipos de elevación montados en camiones, cabrestantes eléctricos, tensores de cable de acero, máquinas de elevación, patines móviles, elevadores magnéticos, gatos, cadenas de elevación, eslingas y abrazaderas de elevación.

Nuestra larga historia de producción es útil porque los equipos de elevación no se tratan solo de apariencia. Los pequeños detalles en la fabricación, pruebas, ensamblaje, inspección y mantenimiento diario pueden afectar el servicio práctico.

Al seleccionar un polipasto de cadena manual de 1 tonelada, recomiendo hacer cuatro preguntas sencillas: ¿Cuál es la carga? ¿Cómo se elevará? ¿Con qué frecuencia se elevará? ¿Y dónde se realizará el trabajo?

Si las respuestas apuntan a una aplicación adecuada de elevación vertical manual, el polipasto de cadena de la Serie HSZ-D 1T puede ser una opción práctica a considerar. La decisión final siempre debe basarse en la capacidad nominal real del producto, las instrucciones del fabricante, el sistema de elevación completo y los requisitos aplicables del lugar de trabajo.

Para nosotros, una elevación fiable no consiste en hacer que el producto parezca complicado. Se trata de que el equipo sea comprensible, seleccionarlo con cuidado, operarlo correctamente y mantenerlo adecuadamente.

Fuentes de referencia

• ASME HST-2, Norma de rendimiento para polipastos de cadena operados manualmente con cadena de mano.

• ASME B30.16, Polipastos suspendidos y estacionarios.

• ASME HST-1, Norma de rendimiento para polipastos eléctricos de cadena.

• ASME HST-3, Norma de rendimiento para polipastos de palanca.
