Polipasto de cadena HSZ-C 3T Serie: Guía Práctica para la Elevación Manual de 3 Toneladas

¿Cómo elevamos una pieza de máquina o un equipo de 3 toneladas cuando no queremos depender de un suministro eléctrico? Esta es una pregunta frecuente en talleres, fábricas, áreas de mantenimiento y obras de construcción. Desde nuestra experiencia como fabricantes de equipos de elevación, encontramos que la respuesta a menudo depende del trabajo real más que simplemente de la capacidad de carga.

El Polipasto de Cadena HSZ-C 3T Serie está diseñado para aplicaciones de elevación manual con cargas de hasta 3 toneladas. En esta guía, explicaré dónde podemos utilizar este tipo de polipasto de cadena, cómo funciona, cómo se compara con otros equipos de elevación y qué debemos verificar antes de usarlo.

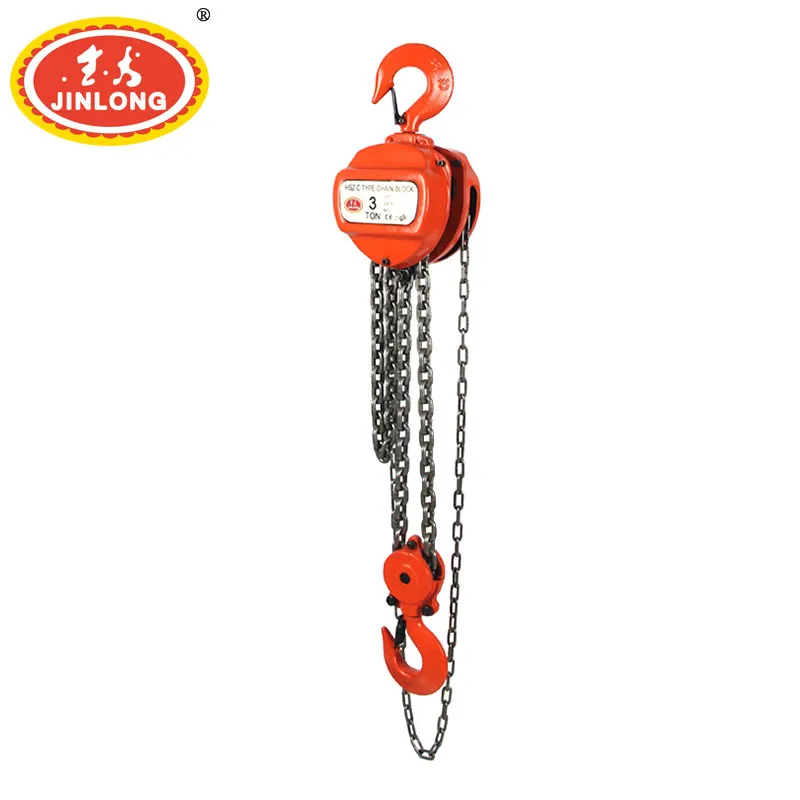

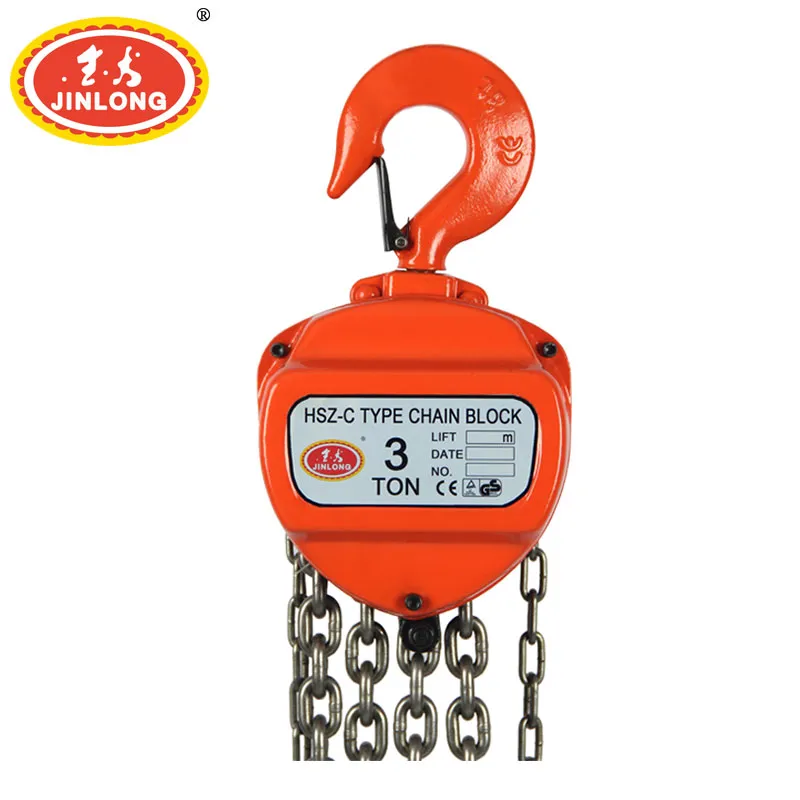

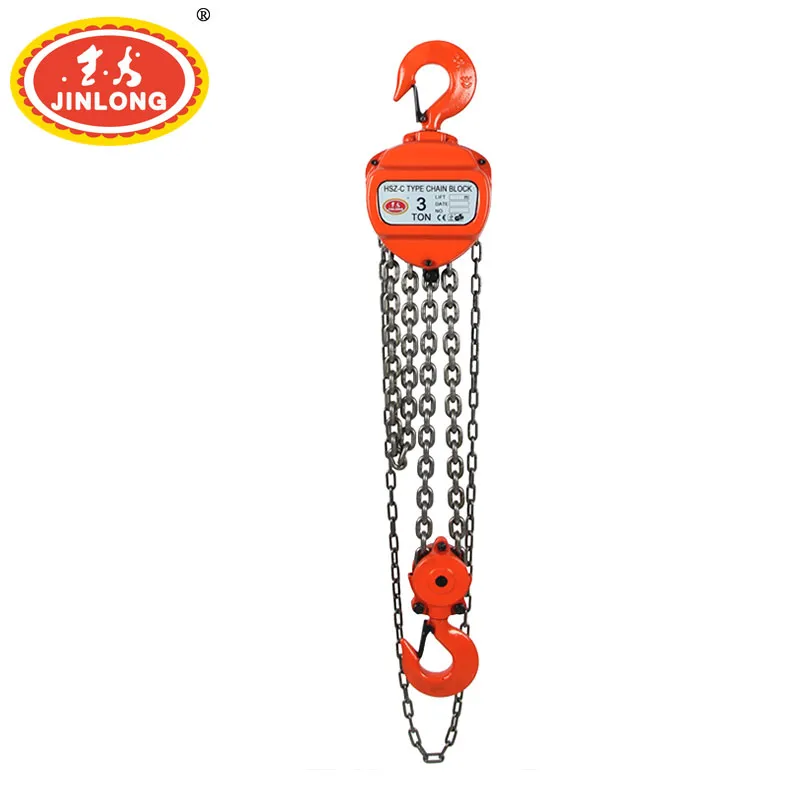

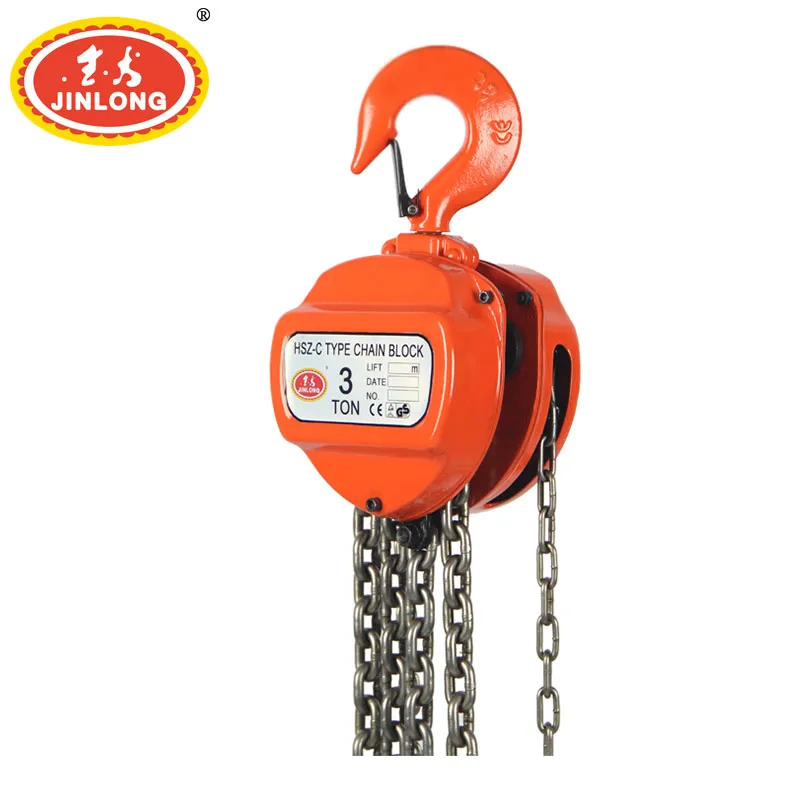

¿Qué es el Polipasto de Cadena HSZ-C 3T Serie?

El Polipasto de Cadena HSZ-C 3T Serie es un dispositivo de elevación manual diseñado para manipular cargas de hasta 3 toneladas. En lugar de utilizar un motor eléctrico, el operador acciona la cadena de mano para subir o bajar una carga suspendida adecuada.

Para muchos clientes, este sencillo método de operación resulta muy útil. No se necesita alimentación eléctrica para el funcionamiento manual normal, lo que hace que este tipo de equipo de elevación sea adecuado para talleres seleccionados, almacenes, fábricas, áreas de construcción y puntos de mantenimiento.

En nuestra fábrica llevamos muchos años produciendo polipastos manuales de cadena. Hemos aprendido que un polipasto manual no consiste simplemente en mover un objeto pesado hacia arriba. La carga, el punto de apoyo, la dirección de elevación, el espacio de trabajo y la posición del operario deben considerarse antes de iniciar el trabajo.

La norma ASME HST-2-2023 establece los requisitos de rendimiento para polipastos manuales de cadena accionados por cadena de mano, utilizados para la elevación vertical de cargas de material suspendidas libremente y no guiadas. También excluye aplicaciones como la elevación o el sostenimiento de personas, así como ciertas situaciones en las que la carga no está suspendida libremente.

¿Dónde podemos utilizar un polipasto de cadena de 3 toneladas?

Un polipasto manual de cadena de 3 toneladas puede ser útil cuando la carga es demasiado pesada para equipos manuales de elevación más pequeños, pero el trabajo no requiere elevación motorizada. A continuación se presentan varias situaciones que consideramos habitualmente.

1. Instalación de equipos pesados

Imagine una fábrica instalando un gran componente de maquinaria. El componente debe elevarse lentamente y posicionarse con precisión antes de fijarlo en su lugar. En esta situación, un Polipasto de cadena manual puede proporcionar un movimiento de elevación controlado cuando la estructura de soporte y la disposición de la carga son adecuadas.

El Polipasto de cadena serie HSZ-C 3T se puede usar en este tipo de instalación cuando la carga se mantiene dentro de la capacidad nominal y la disposición de elevación es adecuada.

2. Mantenimiento de maquinaria

Los trabajos de mantenimiento a menudo implican retirar o reinstalar componentes pesados de la maquinaria. Un polipasto manual puede ser útil cuando los técnicos necesitan una elevación controlada sin montar un sistema de elevación motorizado.

Por ejemplo, durante la reparación del equipo, puede ser necesario elevar, sostener o reposicionar un componente adecuado. El operador puede trabajar con la cadena de mano mientras el personal de mantenimiento guía la operación desde una posición segura.

3. Manipulación de materiales en fábrica

Las fábricas a menudo manipulan componentes pesados que no se trasladan de forma continua. Se puede considerar un polipasto de cadena manual para tareas de elevación seleccionadas donde se disponga de un soporte aéreo adecuado.

4. Construcción y reparación

Las obras de construcción y reparación pueden presentar condiciones de trabajo cambiantes. El equipo de elevación manual puede resultar práctico para tareas puntuales en las que no se dispone de energía eléctrica o esta no es necesaria, siempre que el punto de elevación y la estructura circundante sean adecuados.

Fuente: los ejemplos de aplicación son casos de uso prácticos. La norma ASME HST-2 cubre los polipastos de cadena operados manualmente con cadena de mano para la elevación vertical de cargas libremente suspendidas y sin guía.

¿Cómo funciona un polipasto de cadena manual?

El principio de funcionamiento es bastante sencillo. Cuando el operador tira de la cadena de mano, el mecanismo interno de elevación transmite la fuerza manual a la cadena de carga. La cadena de carga se desplaza a través del mecanismo del polipasto, lo que permite elevar o descender la carga suspendida.

Esta es una de las razones por las que seguimos viendo demanda de polipastos manuales de cadena. Ofrecen un método de elevación sencillo sin necesidad de un motor eléctrico para el funcionamiento normal.

Sin embargo, un manejo sencillo no significa que debamos tratar el equipo con descuido. Antes de elevar, debemos asegurarnos de que la carga sea adecuada, que el punto de suspensión sea lo suficientemente resistente para el arreglo de elevación previsto y que la trayectoria de la carga esté despejada.

La norma ASME B30.16 cubre la construcción, instalación, operación, inspección, pruebas y mantenimiento de polipastos suspendidos, montados debajo de vigas y estacionarios, incluidos los polipastos operados por cadena de mano. Su alcance incluye la elevación y el descenso vertical de cargas de equipos y materiales suspendidos libremente y sin guiado.

Fuente: Estas consideraciones reflejan los temas de aplicación, inspección y operación tratados por las normas ASME HST-2 y ASME B30.16.

Polipasto de cadena vs. Polipasto de palanca vs. Polipasto eléctrico

Los clientes nos preguntan a menudo si es mejor elegir un polipasto de cadena, un polipasto de palanca o un Polipasto eléctrico. Prefiero evitar dar una respuesta sencilla, porque cada producto está diseñado para diferentes situaciones de trabajo.

Un polipasto de cadena manual resulta útil para elevación vertical adecuada cuando se acepta el accionamiento a mano. Un polipasto de palanca emplea un mecanismo de palanca y puede realizar tareas seleccionadas de elevación y posicionamiento. Un polipasto eléctrico funciona con energía y puede ser más adecuado para trabajos de elevación frecuentes.

Fuente: la comparación se basa en los principios de operación y los alcances de aplicación de las normas correspondientes de polipastos ASME, incluyendo la HST-2 para polipastos de cadena manual y las normas relacionadas con polipastos motorizados y de palanca.

Para los clientes que necesitan elevación manual y no desean depender de la electricidad, el Polipasto de cadena serie HSZ-C 3T puede ser una opción práctica. Si la elevación se repite a lo largo de la jornada laboral, puede valer la pena considerar un polipasto eléctrico, ya que el método de operación es diferente.

¿Cómo elegir el polipasto de cadena adecuado?

Al ayudar a los clientes a seleccionar equipos de elevación, no nos basamos únicamente en el valor de capacidad. Recomiendo hacerse primero algunas preguntas básicas.

• ¿Cuánto pesa la carga? Confirme el peso real de la carga antes de seleccionar el polipasto.

• ¿Cómo se elevará la carga? Verifique que la dirección de elevación y las condiciones de la carga sean adecuadas.

• ¿Dónde se fijará el polipasto? La viga, el punto de enganche, el carro u otro soporte deben ser aptos para la carga prevista.

• ¿Con qué frecuencia se utilizará el polipasto? Los trabajos de mantenimiento ocasionales y la elevación continua en producción son aplicaciones distintas.

• ¿Cuánto espacio hay disponible? El operador necesita espacio suficiente para manipular la cadena de mano con seguridad.

• ¿Cuál es el entorno de trabajo? El polvo, la humedad, los productos químicos, la temperatura y otras condiciones pueden influir en la selección y el mantenimiento.

Un punto práctico que vale la pena recordar: elegir una mayor capacidad simplemente porque parece más seguro no convierte automáticamente una aplicación en adecuada. Debemos seleccionar el equipo basándonos en el conjunto completo de elevación y en la información nominal del fabricante.

Consejos prácticos de operación y mantenimiento

Los buenos hábitos de elevación marcan una gran diferencia. Desde nuestra experiencia en fabricación, recomiendo dedicar unos minutos a revisar el equipo antes de cada tarea de elevación importante.

Antes de la elevación

• Verifique el estado visible de los ganchos y de la cadena de carga.

• Confirme el peso de la carga y la capacidad nominal.

• Asegúrese de que la carga esté correctamente sujetada y equilibrada.

• Revise el punto de suspensión y la estructura de soporte.

• Retire del área de elevación a las personas y los obstáculos innecesarios.

Durante la elevación

• Opere la cadena de mano de manera suave y constante.

• Evite los tirones bruscos o las cargas de impacto.

• No arrastre la carga lateralmente durante una elevación vertical normal.

• Mantenga a las personas alejadas del área debajo de una carga suspendida.

• Detenga la operación si se produce ruido anormal, daño visible o movimiento inesperado.

Después de la operación

Después del trabajo de elevación, el equipo debe mantenerse limpio y almacenarse adecuadamente. La inspección y el mantenimiento deben seguir las instrucciones del fabricante y los requisitos aplicables al lugar de trabajo.

La norma ASME B30.16 incluye secciones específicas que cubren la inspección y las pruebas, la formación y operación del operador, así como la formación en mantenimiento y el mantenimiento del equipo. Además, aborda de forma específica la sustitución y el mantenimiento de la cadena de eslabones soldados.

Preguntas frecuentes

1. ¿Cuál es la capacidad del polipasto de cadena de la serie HSZ-C 3T?

El polipasto de cadena de la serie HSZ-C 3T está diseñado para manejar cargas de hasta 3 toneladas. Antes de la operación, los usuarios deben verificar la capacidad nominal indicada en la placa de características del producto real y en la documentación.

2. ¿El polipasto de cadena de la serie HSZ-C 3T requiere electricidad?

No. Se trata de un polipasto de cadena de accionamiento manual. La operación de elevación normal se realiza mediante la cadena de maniobra y no mediante un motor eléctrico.

3. ¿Dónde se puede utilizar un polipasto de cadena manual de 3 toneladas?

Puede considerarse para aplicaciones de elevación adecuadas en fábricas, talleres, almacenes, zonas de construcción, instalación de equipos, mantenimiento de maquinaria y determinadas operaciones de manejo de materiales.

4. ¿Podemos utilizar un polipasto de cadena estándar para elevar personas?

No. Un polipasto de cadena de accionamiento manual estándar no debe utilizarse para elevar ni sostener personas. La norma ASME HST-2 excluye expresamente la elevación de personal de su campo de aplicación.

5. ¿Debemos elegir un polipasto de cadena o un polipasto eléctrico?

Recomendamos comparar la frecuencia de elevación, la alimentación eléctrica disponible, los requisitos de carga, el entorno de trabajo y el método de operación requerido. La elevación manual puede resultar práctica para tareas adecuadas, mientras que la elevación motorizada puede ser más apropiada para trabajos de producción repetitivos.

Nuestro consejo final

Tras muchos años en la industria de los equipos de elevación, he comprobado que los clientes suelen obtener mejores resultados cuando parten del trabajo real que deben realizar, en lugar de buscar simplemente el producto más grande o más potente.

El polipasto de cadena Serie HSZ-C 3T es una opción práctica de elevación manual para cargas adecuadas de hasta 3 toneladas. Puede considerarse para la instalación de equipos, el mantenimiento de maquinaria, la manipulación de materiales en fábricas, la reparación en construcción y otras aplicaciones de elevación apropiadas.

Baoding Hoisting Machinery Works fue fundada en 1976. Nuestra fábrica abarca 25.000 metros cuadrados y cuenta con más de 180 empleados. Disponemos de amplia experiencia en la producción de polipastos manuales de cadena, Polipastos de palanca, polipastos eléctricos, carros monorraíl, equipos de manipulación manual, cabrestantes eléctricos, tensores de cable de acero, cadenas de elevación, eslingas, pinzas de elevación y otros productos para izaje.

Nuestro consejo es sencillo: antes de utilizar un Polipasto de Cadena Serie HSZ-C 3T, confirme la carga, el punto de suspensión, la dirección de elevación, el espacio de trabajo y las condiciones de operación. Cuando estos puntos básicos se consideran adecuadamente, un polipasto manual de cadena puede ser una herramienta sencilla y útil para muchas tareas de izaje industrial.
