¿Cómo se mueve o posiciona una máquina pesada cuando no hay una fuente de energía adecuada? ¿Qué ocurre si el trabajo requiere no solo elevación, sino también tracción, tensado o pequeños ajustes durante la instalación?

Estas son preguntas frecuentes que escucho cuando las personas eligen equipos manuales de elevación. En muchos entornos reales de trabajo, un sistema de elevación motorizado de gran tamaño no siempre es la respuesta más práctica. A veces lo que necesitamos es una herramienta portátil que se pueda llevar directamente al lugar de trabajo y operarse manualmente.

Ahí es donde entra en consideración el Polipasto de Palanca Serie HSH-VT 5T. Este tipo de polipasto manual de palanca está diseñado para aplicaciones de elevación, tracción, posicionamiento y tensado de cargas pesadas. No depende de un motor eléctrico para su funcionamiento manual normal, por lo que resulta útil en talleres, áreas de construcción, sitios de instalación de equipos, lugares de mantenimiento y otros entornos donde la flexibilidad es clave.

En Baoding Hoisting Machinery Factory fabricamos equipos de elevación desde 1976. Nuestra fábrica ocupa alrededor de 25.000 metros cuadrados y cuenta con más de 180 empleados. A lo largo de los años hemos acumulado experiencia en polipastos de cadena manuales, polipastos de palanca, polipastos eléctricos, carros monorraíl, equipos de transporte, accesorios de elevación, cabrestantes, equipos de tracción con cable de acero y otros productos de manejo de materiales.

En este artículo, explicaré cómo analizo los polipastos de palanca de la Serie HSH-VT 5T desde una perspectiva práctica. Abordaré sus aplicaciones, principios de funcionamiento, comparación con otros equipos de elevación, métodos de selección, prácticas de seguridad y mantenimiento.

A lo largo de esta guía, también tendré presente un punto importante: la capacidad nominal de un producto de elevación es solo una parte de un sistema de elevación seguro. El punto de anclaje, los accesorios de elevación, el estado de la carga, la dirección de trabajo, el entorno, el estado de inspección y el método de operación son igualmente importantes.

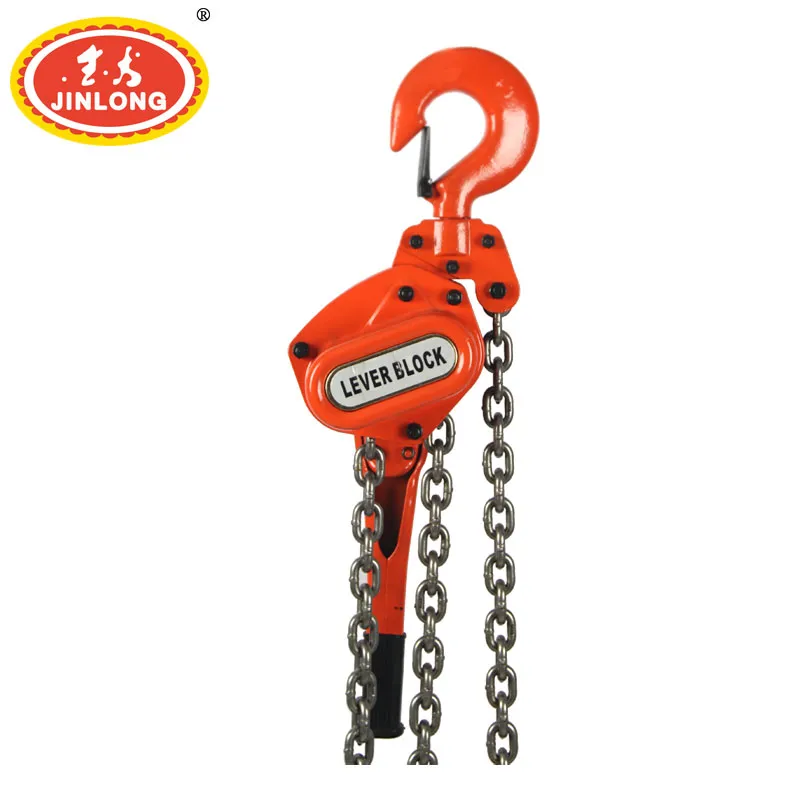

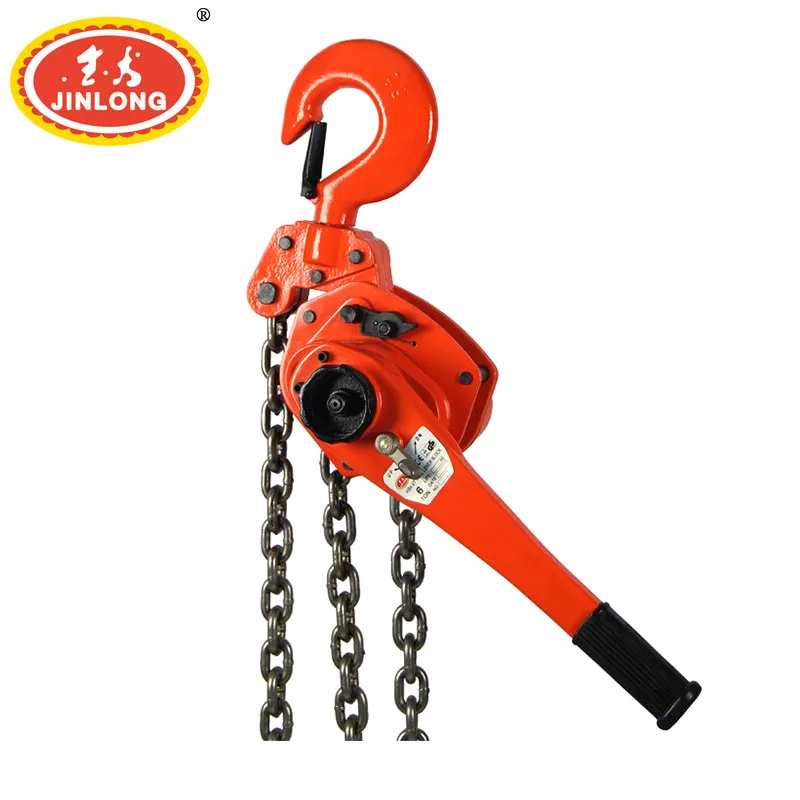

1. ¿Qué son los polipastos de palanca de la Serie HSH-VT 5T?

Los polipastos de palanca de la Serie HSH-VT 5T son dispositivos de elevación manuales diseñados para tareas adecuadas de izaje, tracción, posicionamiento y tensado. El operario controla el equipo mediante un mecanismo de palanca en lugar de un motor eléctrico.

La idea es bastante sencilla. En lugar de llevar una gran máquina de elevación motorizada a cada trabajo, podemos utilizar una herramienta manual portátil cuando las condiciones de trabajo lo permiten.

Esto puede ser especialmente útil cuando el equipo debe instalarse o ajustarse en un lugar donde no se dispone de energía eléctrica o donde el montaje de un sistema de elevación más grande requeriría demasiado tiempo.

La designación 5T identifica la capacidad nominal de este modelo. Sin embargo, siempre recomiendo verificar la placa de características del producto, la documentación técnica, la normativa aplicable y las condiciones reales de trabajo antes de su uso. La capacidad nominal nunca debe interpretarse como autorización para sobrecargar el sistema de elevación completo.

¿Qué hace útil a un polipasto de palanca?

• Operación manual: No requiere un motor eléctrico para su funcionamiento manual normal.

• Uso flexible: Se puede llevar a diferentes lugares de trabajo.

• Movimiento controlado: El mecanismo de palanca permite al operario controlar manualmente el movimiento de la carga.

• Múltiples aplicaciones: Entre las aplicaciones adecuadas se incluyen la elevación, el arrastre, el posicionamiento y el tensado.

• Práctico para trabajos en campo: Puede resultar útil donde la energía eléctrica o un equipo de elevación permanente no sean convenientes.

La norma ASME B30.21 se aplica a los polipastos de palanca utilizados en aplicaciones de elevación, tracción y tensado, y aborda áreas como la construcción, la instalación, el funcionamiento, la inspección y el mantenimiento. La descripción actual publicada de ASME B30.21-2025 también deja claro que los usos especializados, como la elevación de personas, quedan fuera de su alcance general.

Esta distinción es importante. Un polipasto de palanca estándar para manejo de materiales no debe considerarse automáticamente como un equipo para elevar personas.

2. Cómo funciona un polipasto de palanca manual

Una de las razones por las que me gusta explicar los equipos de elevación manuales en términos sencillos es que el principio de funcionamiento es en realidad bastante fácil de entender.

Un polipasto de palanca utiliza el movimiento de una palanca de operación para accionar su mecanismo interno. El mecanismo transfiere el esfuerzo del operador a la cadena de carga y genera un movimiento controlado de la carga.

En condiciones normales de funcionamiento, el operador permanece involucrado en el control del movimiento, en lugar de depender de un motor eléctrico o de un control remoto.

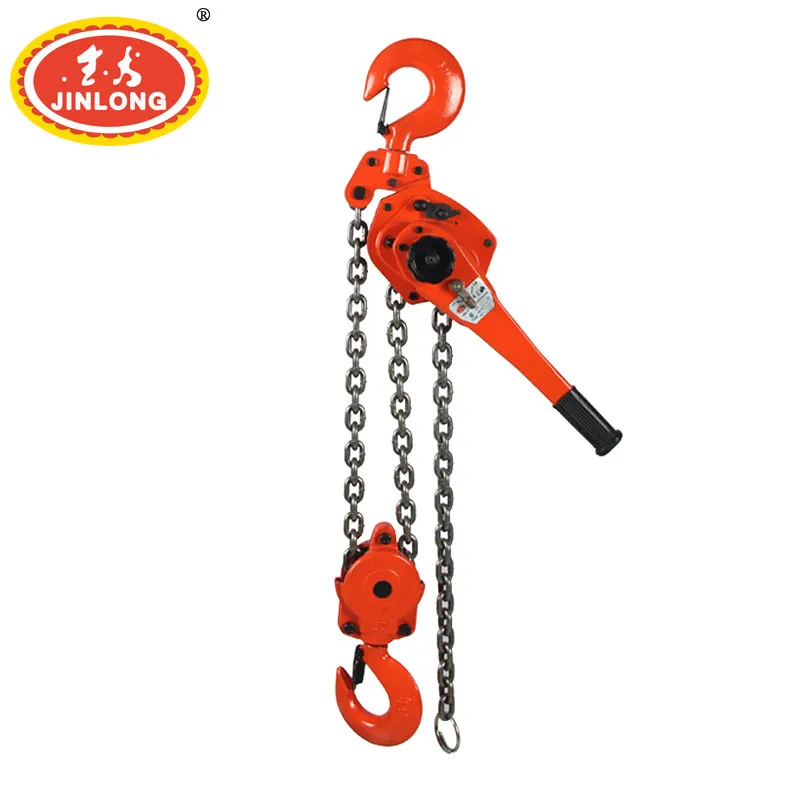

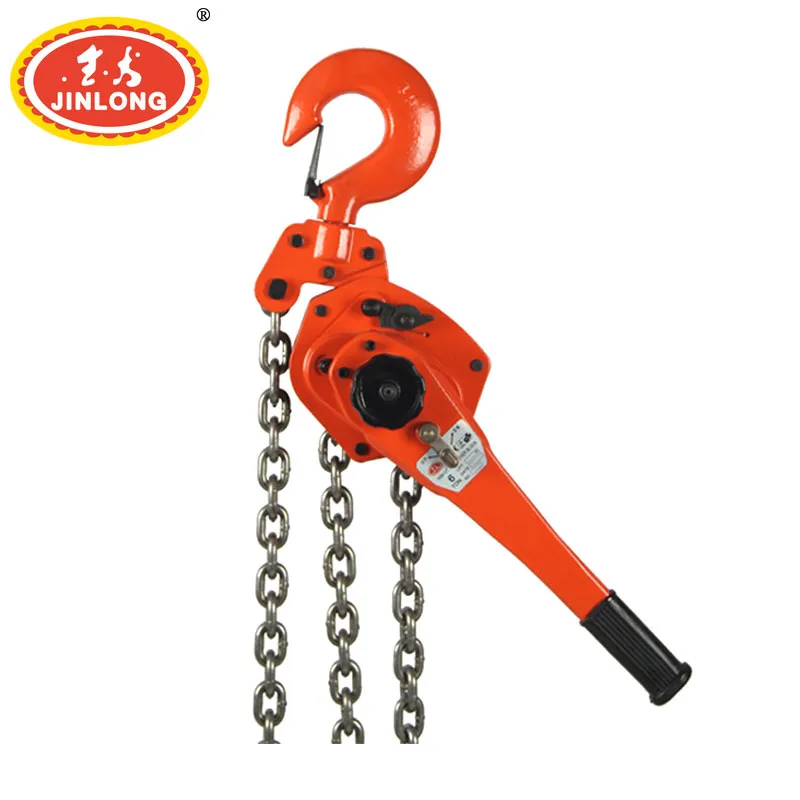

Componentes principales de un polipasto de palanca

• Palanca de operación: La pieza que utiliza el operario para controlar el mecanismo.

• Cadena de carga: Transmite la fuerza de elevación entre el polipasto y la carga.

• Ganchos: Conectan el polipasto al punto de soporte y a la carga o accesorio de elevación.

• Mecanismo de engranajes interno: Convierte el movimiento de la palanca en movimiento de la cadena de carga.

• Mecanismo de freno: Contribuye a controlar y retener la carga conforme al diseño del producto.

• Carcasa: Protege y soporta los componentes mecánicos internos.

No recomiendo juzgar un dispositivo de elevación únicamente por lo simple que parece. Un polipasto manual de palanca incluye componentes que soportan y controlan la carga y deben funcionar correctamente en conjunto.

Por este motivo, la inspección y el mantenimiento no son opcionales. Forman parte de una gestión responsable del equipo de elevación.

Fuente: comparación general por categoría de equipo, basada en el ámbito operativo de los polipastos de palanca descrito en la norma ASME B30.21. Las características reales dependen del diseño específico de cada producto y de la documentación del fabricante.

3. Aplicaciones prácticas en distintos entornos de trabajo

La mejor forma de comprender un producto de elevación es observar el trabajo real.

Como fabricantes de equipos de elevación, sabemos que los clientes no utilizan todos el mismo equipo de la misma manera. Un equipo de mantenimiento de una fábrica puede necesitar una herramienta portátil para una sola máquina, mientras que un contratista de instalaciones puede necesitar posicionar un componente pesado en una obra de construcción.

A continuación se presentan varias situaciones en las que puede considerarse la Serie de Polipastos de Palanca HSH-VT 5T.

3.1 Instalación de maquinaria

Imagínese que llega una máquina nueva a un taller. Es posible que la máquina ya esté cerca de su posición final, pero los orificios de la cimentación no están perfectamente alineados.

En esta situación, simplemente elevar la máquina a mayor altura puede que no resuelva el problema. El equipo de instalación puede necesitar tracción o posicionamiento controlados para alinear el equipo.

Un polipasto de palanca adecuado puede formar parte de ese sistema de elevación y posicionamiento, siempre que el punto de anclaje, los accesorios de elevación, la dirección de la carga y la capacidad de trabajo sean apropiados.

3.2 Mantenimiento en fábrica

El trabajo de mantenimiento suele realizarse alrededor de equipos existentes. Es posible que no haya espacio suficiente para una grúa grande, y la instalación de equipos de elevación motorizados temporales puede llevar más tiempo que la propia reparación.

Un polipasto de palanca manual portátil puede resultar útil para tareas de mantenimiento adecuadas que involucren componentes de maquinaria.

Por ejemplo, un equipo de mantenimiento puede necesitar soportar, reposicionar o tirar con cuidado de un componente durante la reparación. La aplicación real debe verificarse siempre conforme a las instrucciones del fabricante y al procedimiento de elevación del sitio.

3.3 Trabajos de construcción e instalación

Las obras de construcción cambian constantemente. Un día el trabajo puede realizarse cerca de la entrada del edificio; al día siguiente, el mismo equipo puede estar trabajando varios pisos más arriba.

Una herramienta de elevación portátil puede resultar muy práctica. Cuando no se dispone de electricidad fácilmente, el equipo manual ofrece otra opción para realizar tareas de elevación y tracción adecuadas.

Sin embargo, las operaciones de elevación en la construcción deben planificarse y supervisarse adecuadamente. Las guías de HSE indican que las operaciones de elevación deben ser planificadas por una persona competente, supervisadas de forma apropiada y ejecutadas de manera segura.

3.4 Posicionamiento de estructuras de acero

Durante el montaje de estructuras de acero, algunos componentes requieren un posicionamiento controlado en lugar de un movimiento rápido.

Un polipasto de palanca puede ser útil para trabajos de tracción o alineación adecuados cuando se conecta a un punto de anclaje correctamente diseñado y se utiliza dentro de su aplicación nominal.

La clave es comprender que el polipasto forma parte del sistema. La estructura de soporte y los accesorios de rigging también deben ser capaces de soportar las fuerzas implicadas.

3.5 Posicionamiento de equipos pesados

Mover una pieza pesada de equipo unos pocos centímetros a veces puede resultar más difícil que desplazarla varios metros.

Esto se debe a que la fase final de posicionamiento requiere control y paciencia. Un polipasto de palanca manual puede ser útil cuando el trabajo implica pequeños ajustes en lugar de una elevación continua a alta velocidad.

4. Polipastos de palanca vs. otros equipos de elevación

Cuando un cliente me pregunta qué producto de elevación elegir, normalmente evito empezar por el catálogo de productos. Empiezo por el trabajo.

¿Cuál es la carga? ¿Con qué frecuencia se va a mover? ¿El movimiento es principalmente vertical? ¿Se requiere tracción? ¿Se dispone de energía eléctrica? ¿Es necesario trasladar el equipo de un sitio a otro?

Las respuestas a estas preguntas suelen aclarar mucho la elección.

Fuente: comparación práctica basada en los principios de funcionamiento de los polipastos de palanca manuales, los polipastos de cadena de mano y los polipastos eléctricos. La selección final debe basarse en las especificaciones del fabricante y en la aplicación de elevación real.

Polipasto de palanca vs. Polipasto de cadena de mano

Un polipasto de cadena de mano suele ser una buena opción cuando la tarea principal es la elevación vertical desde un soporte fijo superior.

Un polipasto de palanca, en cambio, puede resultar más práctico cuando el trabajo incluye tracción, posicionamiento o tensado. La palanca de operación también permite al operador trabajar directamente junto al equipo.

Ninguno de los dos productos es automáticamente superior. Simplemente están diseñados en torno a distintos métodos de trabajo.

Polipasto de palanca vs. polipasto eléctrico

Un polipasto eléctrico suele ser atractivo cuando una fábrica necesita realizar elevaciones repetidas a lo largo del día. El motor puede reducir el esfuerzo manual y mejorar la productividad en trabajos repetitivos.

Pero hay situaciones en las que un polipasto eléctrico no resulta conveniente. Si el trabajo es temporal, el lugar de trabajo cambia con frecuencia o no hay energía eléctrica disponible, un polipasto de palanca manual puede ser más fácil de desplegar.

Polipasto de palanca vs. equipo de tracción por cable de acero

El tirador de cable de acero es otra categoría de productos muy útil para aplicaciones de tracción y posicionamiento. Puede resultar adecuado cuando la aplicación consiste principalmente en traccionar mediante un sistema de cable de acero.

Un polipasto de palanca utiliza su propio mecanismo de elevación y su propia cadena de carga. Por lo tanto, yo elegiría entre ambos en función del movimiento requerido, la conexión de la carga, los puntos de anclaje disponibles, la distancia y las recomendaciones de aplicación del fabricante.

5. Cómo elijo el polipasto de palanca adecuado

Comprar un polipasto de palanca de 5T no significa que toda situación de elevación de 5T sea automáticamente adecuada. Siempre recomiendo evaluar primero las condiciones de trabajo completas.

Paso 1: Determinar el peso real de la carga

No se debe estimar el peso de una máquina simplemente por su aspecto grande o pequeño.

Utilice información fiable, como la documentación del equipo, los datos del fabricante, equipos de pesaje u otro método apropiado, para establecer el peso de la carga.

A continuación, compare la carga real con la capacidad nominal del equipo de elevación seleccionado y del sistema completo de aparejamiento.

Paso 2: Identificar la dirección de la fuerza

¿El trabajo es de elevación vertical? ¿Es una tracción horizontal? ¿O es una combinación de elevación y posicionamiento?

Esta pregunta es importante porque la dirección de la fuerza afecta al sistema completo, incluido el punto de anclaje y los accesorios de elevación.

Paso 3: Verifique la estructura de soporte

Se trata de uno de los aspectos más fáciles de pasar por alto.

Un dispositivo de elevación puede estar en buen estado mientras que la viga de soporte o el punto de anclaje resulten inadecuados. Antes de iniciar una elevación, confirme que la estructura de soporte está diseñada para la carga prevista y su dirección de aplicación.

Paso 4: Verifique el espacio de trabajo

Recuerde que el operador necesita espacio suficiente para accionar la palanca.

• ¿Puede moverse la palanca con libertad?

• ¿Puede el operador ver la carga?

• ¿Hay espacio libre suficiente alrededor de la carga?

• ¿Podría la carga entrar en contacto con equipos cercanos?

• ¿Podría la carga balancearse durante el movimiento?

• ¿Existe una posición segura para el operador?

Un producto técnicamente capaz de manejar la carga puede seguir siendo inadecuado si no hay espacio de trabajo suficiente.

Paso 5: Verifique todos los accesorios de elevación

El polipasto de palanca es solo una parte de la Cadena de elevación.

Las eslingas, los grilletes, los puntos de elevación, los ganchos, las vigas y otros accesorios también deben ser adecuados para el trabajo. El componente inadecuado más débil puede convertirse en el factor limitante del sistema completo.

Fuente: marco de selección práctica basado en las directrices de la HSE sobre la idoneidad, planificación, inspección, mantenimiento y gestión competente de los equipos de elevación.

6. Consejos prácticos de operación y seguridad

Incluso un HSH-VT 5T Series Lever Blocks bien fabricado debe operarse correctamente. En mi opinión, los buenos hábitos de operación son tan importantes como el diseño mecánico del equipo.

Antes de comenzar el trabajo

• Confirme la capacidad nominal indicada en el producto.

• Verifique el peso de la carga y el plan de elevación.

• Inspeccione la cadena de elevación y los ganchos.

• Compruebe la palanca y el mecanismo de operación.

• Verifique la estructura de apoyo y el punto de anclaje.

• Inspeccione las eslingas y demás accesorios de elevación.

• Retire del área de elevación a las personas que no sean necesarias.

• Asegúrese de que el operador comprenda el procedimiento.

La norma ASME B30.21 incluye los requisitos de inspección para polipastos de palanca, mientras que la guía de HSE hace hincapié en las verificaciones previas al uso, la inspección, el mantenimiento y el examen exhaustivo según el equipo y las condiciones de trabajo.

Opere con suavidad

Cuando la carga comience a moverse, evite acciones bruscas o descontroladas.

Vigile la carga de forma continua. Si la carga no se mueve como se espera, deténgase e investigue la causa en lugar de aplicar simplemente más fuerza.

Esta es una regla sencilla que recomiendo encarecidamente: si algo no parece correcto, primero deténgase y luego investigue.

No sobrecargue el polipasto

Nunca utilice personas adicionales que tiren de la palanca de operación para forzar una carga que no se mueve.

Si la carga no se mueve, puede haber un problema con la propia carga, el punto de anclaje, el ángulo de elevación, el método de aparejo o el equipo.

Añadir más fuerza sin identificar la causa puede convertir un problema pequeño en uno peligroso.

Mantenga a las personas alejadas de las cargas suspendidas

Las personas no deben situarse innecesariamente debajo de una carga suspendida.

Las normas de construcción de la OSHA establecen que las rutas para cargas suspendidas deben planificarse de modo que los trabajadores no tengan que laborar directamente debajo de las cargas suspendidas, salvo en situaciones específicamente definidas. La OSHA también exige medidas adecuadas de aparejamiento y seguridad de los ganchos en las circunstancias contempladas por la norma.

No utilice nunca un polipasto de palanca estándar para la elevación de personas.

No se debe suponer que un polipasto de palanca normal para manipulación de materiales sea adecuado para elevar personas.

La norma ASME B30.21 excluye explícitamente las aplicaciones especializadas de elevación de personas del alcance general de los polipastos de palanca. Si un proyecto requiere la elevación de personas, deben utilizarse equipos especializados y la normativa aplicable.

7. Inspección, mantenimiento y servicio

Un dispositivo de elevación puede parecer en buen estado por fuera y aun así requerir inspección. Los componentes pueden desgastarse progresivamente debido al uso repetido, la exposición ambiental, un almacenamiento inadecuado o una manipulación incorrecta.

Por esta razón, recomiendo tratar la inspección como parte de la gestión normal del equipo y no como algo que se realiza solo después de que aparezca un problema.

Revise los ganchos

Busque deformaciones evidentes, grietas, desgaste anormal, corrosión u otros daños. Si un gancho dispone de pestillo de seguridad, verifique que funcione correctamente donde corresponda.

Revise la cadena de carga

La cadena es uno de los componentes portadores de carga más importantes. Busque daños visibles, desgaste anormal, corrosión u otras condiciones que puedan afectar la operación segura.

No continúe utilizando el equipo cuando el estado de la cadena de carga sea incierto.

Revise el mecanismo de operación

La palanca debe funcionar con normalidad según las instrucciones del fabricante. Una resistencia inusual, sonidos extraños o un funcionamiento anómalo deben tratarse como una advertencia y no ignorarse.

La guía de inspección ASME B30.21 incluye la revisión de los mecanismos de operación, los ganchos, la cadena de carga y otros componentes relacionados con la seguridad como parte de su marco de inspección.

Mantenga el equipo limpio y correctamente almacenado

Tras su uso, guarde el equipo en un lugar de almacenamiento adecuado. Evite la exposición innecesaria al agua, la suciedad, los materiales corrosivos y los impactos mecánicos.

Si se requiere lubricación, siga las instrucciones de mantenimiento del fabricante en lugar de elegir un lubricante simplemente por conveniencia.

Utilice personal de inspección competente

Para entornos profesionales, la inspección debe ser realizada por personas con los conocimientos y la experiencia adecuados en el equipo y en el trabajo.

La HSE establece que las inspecciones exhaustivas de los equipos de elevación deben ser llevadas a cabo por una persona competente y que la revisión debe identificar defectos o debilidades que puedan afectar la seguridad de su uso continuado.

Fuente: Guía de la HSE sobre inspección, mantenimiento y revisión exhaustiva de equipos de elevación, junto con la guía de inspección ASME B30.21 para polipastos de palanca.

La frecuencia de inspección debe basarse en el equipo, el uso, el entorno, las recomendaciones del fabricante, la evaluación de riesgos y la normativa aplicable. Por ejemplo, la guía LOLER de HSE describe exámenes exhaustivos periódicos y señala que los intervalos pueden depender del equipo y del esquema de examen.

8. Preguntas frecuentes

P1: ¿Para qué se utilizan los polipastos de palanca de la serie HSH-VT 5T?

Los polipastos de palanca de la serie HSH-VT 5T están destinados a aplicaciones adecuadas de elevación, tracción, posicionamiento y tensado manuales. Los entornos de trabajo típicos pueden incluir fábricas, talleres, obras de construcción, proyectos de instalación de equipos y áreas de mantenimiento de maquinaria.

P2: ¿Los polipastos de palanca de la serie HSH-VT 5T requieren electricidad?

No. Un polipasto de palanca manual se acciona mediante su mecanismo de palanca en lugar de un motor eléctrico. Esto hace que este tipo de equipo sea útil en lugares donde no hay energía eléctrica disponible o donde se prefiere una solución de elevación manual y portátil.

P3: ¿Puede un polipasto de palanca de 5T elevar cualquier carga de hasta 5 toneladas?

La designación 5T una capacidad nominal de 5 toneladas se refiere a la capacidad nominal del modelo, pero la elevación segura depende del sistema completo. La estructura de soporte, el punto de anclaje, los accesorios de elevación, el estado de la carga, la dirección de elevación, el estado del equipo y las instrucciones del fabricante deben tenerse en cuenta en su conjunto.

Nunca recomendaría elegir un dispositivo de elevación basándose únicamente en el peso de la carga.

P4: ¿Se puede utilizar un polipasto de palanca para tracción horizontal?

Los polipastos de palanca se utilizan habitualmente en aplicaciones adecuadas de tracción y tensado, y la norma ASME B30.21 cubre los polipastos de palanca empleados para elevación, tracción y tensado. No obstante, el conjunto completo de tracción debe ser adecuado para el producto y el trabajo específicos.

P5: ¿Con qué frecuencia se debe revisar el polipasto de palanca?

No existe un intervalo universal que se aplique a todos los lugares de trabajo y a todos los países.

Pueden ser necesarias comprobaciones previas al uso, inspecciones periódicas, mantenimiento y exámenes formales exhaustivos, en función del equipo, la frecuencia de uso, el entorno de trabajo, las instrucciones del fabricante, la evaluación de riesgos y la normativa local.

La normativa HSE explica que los equipos de elevación pueden requerir comprobaciones previas al uso sencillas, inspecciones periódicas y exámenes exhaustivos realizados por una persona competente. Según la LOLER, los intervalos estándar son generalmente de seis meses para la elevación de personas y accesorios de elevación, y de doce meses para otros equipos de elevación, salvo que el esquema de exámenes de una persona competente especifique otro intervalo. Estos son requisitos del Reino Unido y no deben considerarse como una exigencia legal universal en todos los países.

Conclusión: un enfoque práctico para la elevación manual de cargas pesadas

Cuando elijo un equipo de elevación, intento no basar la decisión únicamente en la capacidad.

Los polipastos de palanca de la serie HSH-VT 5T están diseñados para situaciones en las que son importantes el control manual, la portabilidad y la flexibilidad. Pueden considerarse para trabajos adecuados de elevación, tiro, posicionamiento y tensado en fábricas, talleres, proyectos de construcción, instalación de equipos y aplicaciones de mantenimiento.

Al mismo tiempo, un polipasto de palanca es solo una parte del sistema de elevación. La estructura de soporte, el punto de anclaje, los accesorios de elevación, la dirección de la carga, el entorno de trabajo, el estado de inspección y la formación del operario influyen en la seguridad de la operación.

Nuestra fábrica se dedica a la fabricación de equipos de elevación desde 1976. Con más de 180 empleados y una superficie de producción de aproximadamente 25.000 metros cuadrados, fabricamos una amplia gama de equipos de elevación y manutención de materiales, entre los que se incluyen polipastos manuales de cadena, polipastos de palanca HSH-E y HSH-VT, polipastos eléctricos, carros monorraíl, transpaletas manuales, carros plegables, máquinas de elevación montadas en camión, cabrestantes eléctricos, equipos de tracción de cable de acero, patines de transporte, elevadores magnéticos, gatos, cadenas de elevación, eslingas y abrazaderas de elevación.

Según nuestra experiencia, el producto de elevación más útil no es necesariamente el más grande ni el más potente, sino aquel que se adapta al trabajo real.

Para una tarea de elevación manual, recomiendo comenzar con algunas preguntas sencillas: ¿Cuál es el peso de la carga? ¿Dónde se fijará el polipasto? ¿En qué dirección actuará la fuerza? ¿Qué accesorios se utilizarán? ¿Cuánto espacio dispone el operario? ¿Con qué frecuencia se empleará el equipo? ¿Qué requisitos de inspección y mantenimiento se aplican?

Una vez que estas preguntas tengan respuestas claras, seleccionar el equipo de elevación adecuado resulta mucho más sencillo.

Para trabajos adecuados de elevación y posicionamiento manual de cargas pesadas, los polipastos de palanca de la serie HSH-VT 5T ofrecen una opción práctica cuando se necesita una herramienta de elevación portátil y de accionamiento manual. Utilizado junto con una planificación adecuada, un aparejamiento apropiado, una operación competente y una inspección periódica, este tipo de polipasto de palanca puede convertirse en una pieza útil dentro de un sistema profesional de manipulación de materiales.
