Cuando necesito elevar, tirar, posicionar o tensar una carga en un lugar donde la energía eléctrica no es práctica, suele recurrir primero a un Polipasto de palanca manual. Pero, ¿cómo sé si un polipasto de palanca concreto es adecuado para el trabajo? ¿Qué debo comprobar antes de elevar? ¿Y qué hace que un polipasto de palanca compacto sea útil en fábricas, talleres, obras y tareas de mantenimiento de equipos?

En esta guía, presentaré los Polipastos de palanca serie HSH-E 0.75T desde un punto de vista práctico. En lugar de hablar únicamente del producto en sí, explicaré dónde utilizo este tipo de equipo de elevación, cómo elijo la herramienta adecuada, cómo lo comparo con otras soluciones de elevación y a qué presto atención durante el manejo diario.

Mi objetivo es sencillo: tras leer este artículo, debería tener una idea más clara de cómo un polipasto de palanca de la clase 0.75 toneladas puede integrarse en un trabajo real de manipulación de materiales y cómo utilizarlo de forma responsable.

1. ¿Qué son los polipastos de palanca serie HSH-E 0.75T?

Cuando le describo un polipasto de palanca a alguien que nunca ha usado uno, suelo mantener la explicación sencilla. Es una herramienta de elevación manual que utiliza una palanca y un mecanismo mecánico de elevación para subir, tirar o posicionar una carga.

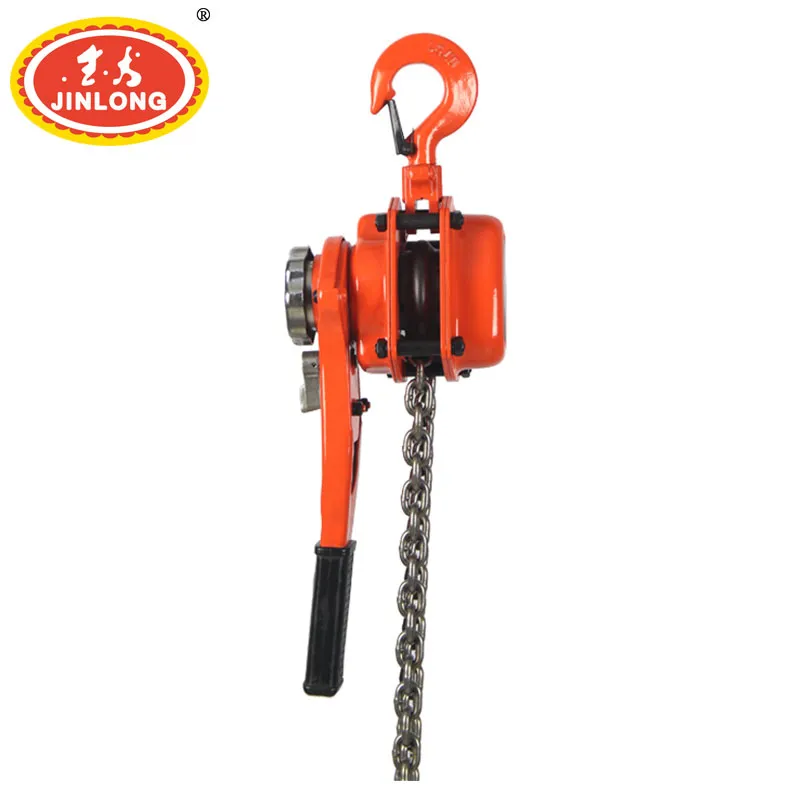

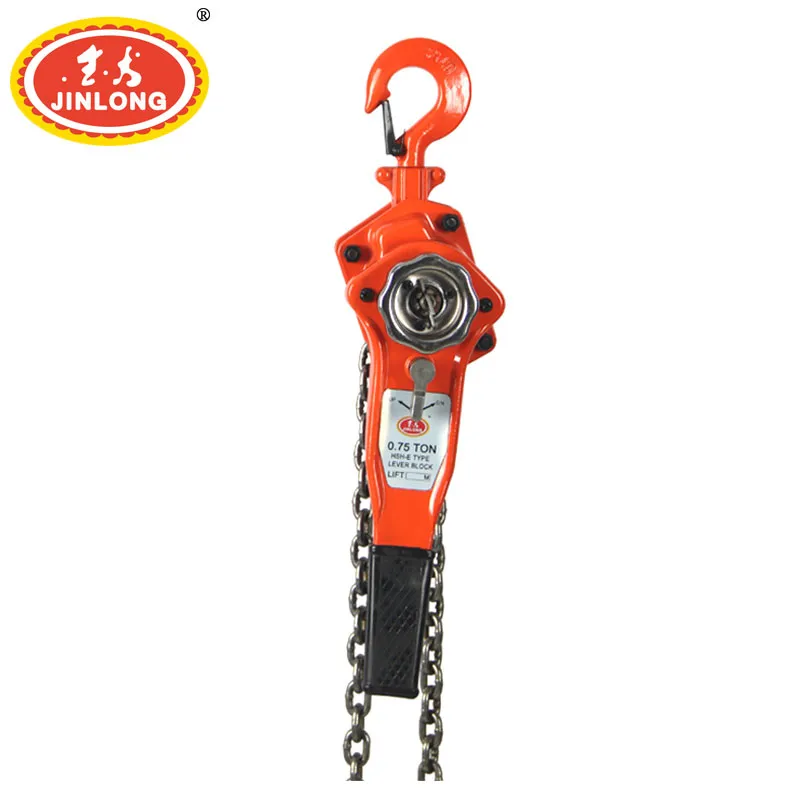

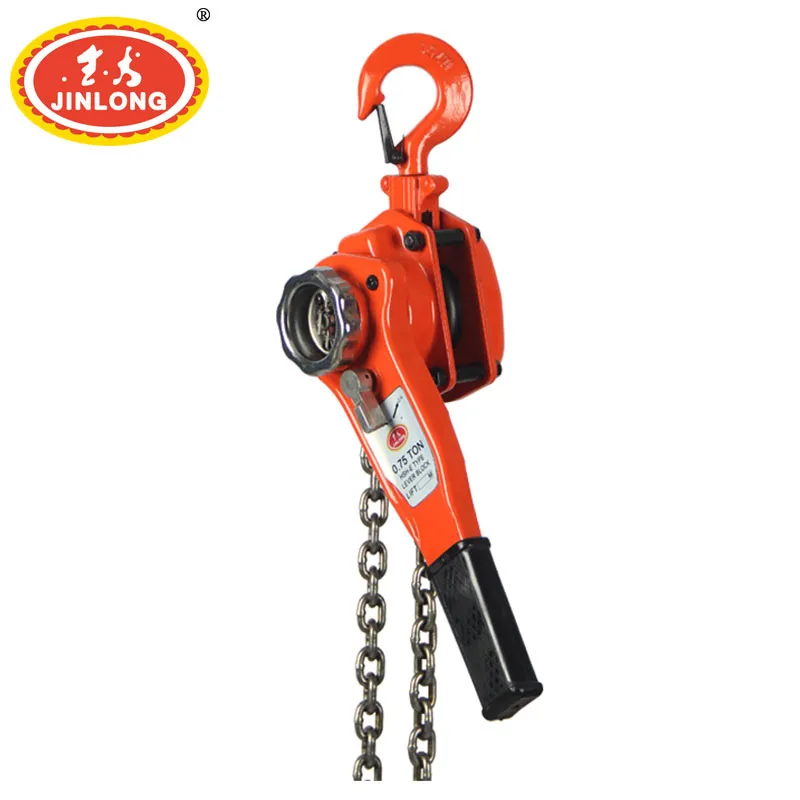

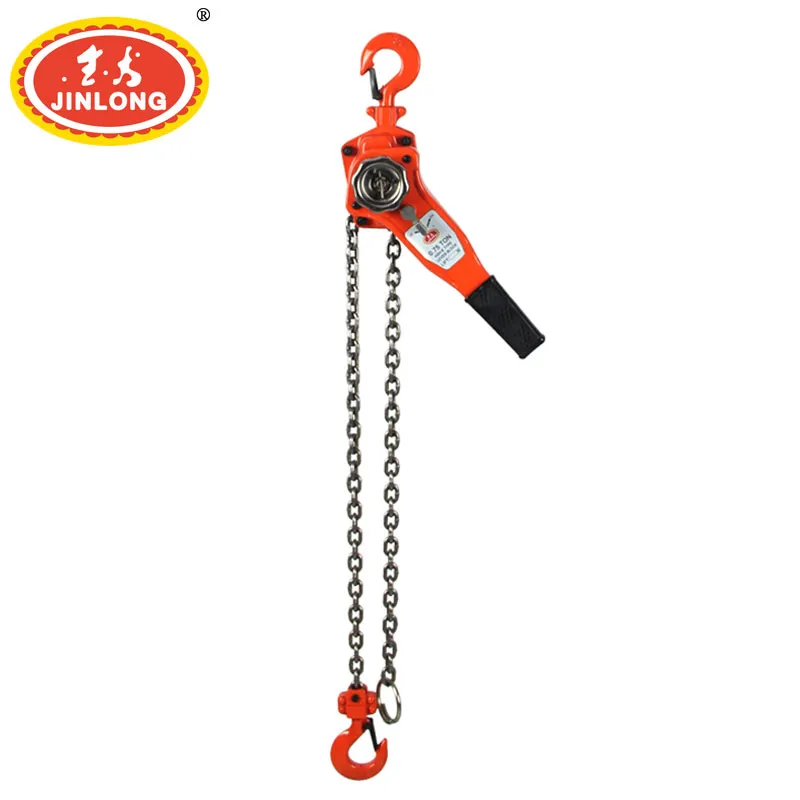

Los Polipastos de Palanca Serie HSH-E 0.75T están diseñados para aplicaciones en las que se requiere una elevación manual controlada sin depender de un motor eléctrico. La idea básica es simple: acciono la palanca, el mecanismo interno transfiere esa fuerza a la Cadena de elevación y la carga se puede mover de forma controlada cuando el equipo está correctamente instalado y operado.

Esto hace que un polipasto de palanca sea diferente de un Polipasto eléctrico convencional. No necesito conectarlo a una fuente de alimentación solo para realizar una tarea básica de elevación o tracción. Esto resulta especialmente útil durante el mantenimiento de equipos, trabajos al aire libre, instalaciones temporales y tareas en las que la energía eléctrica no está disponible o resulta incómoda.

La norma ASME B30.21 cubre específicamente los polipastos de palanca utilizados en aplicaciones de elevación, tracción y tensado, y aborda su construcción, instalación, operación, inspección y mantenimiento.

Lo que me gusta de un polipasto de palanca manual

• Para el funcionamiento manual normal no se requiere energía eléctrica.

• Su formato compacto resulta muy práctico para numerosos trabajos de mantenimiento e instalación.

• La palanca permite un movimiento manual controlado.

• Resulta útil en ubicaciones donde resulta difícil instalar equipos de elevación de mayor tamaño.

• Puede realizar tareas tanto de elevación como de tracción cuando la aplicación lo permite.

• Su inspección y mantenimiento son relativamente sencillos en comparación con equipos motorizados más complejos.

Por supuesto, nunca considero un polipasto de palanca manual como una solución universal. Antes de su uso se deben evaluar la capacidad nominal, la estructura de soporte, el método de elevación, las condiciones de la carga, el entorno y las instrucciones del fabricante.

2. ¿Cómo funciona un polipasto de palanca?

El principio de funcionamiento es más fácil de entender de lo que pueda parecer. Un polipasto de palanca suele incluir una cadena de carga, ganchos, engranajes, componentes de freno y un mecanismo de palanca accionado a mano.

Al mover la palanca, el mecanismo interno convierte mi accionamiento manual en movimiento mecánico. Según la dirección de operación, la cadena puede moverse para elevar o descender la carga.

Esta ventaja mecánica es una de las principales razones por las que utilizo un polipasto de palanca. No necesito levantar el peso directamente con los brazos; en su lugar, el mecanismo me permite aplicar una fuerza controlada a través de la palanca.

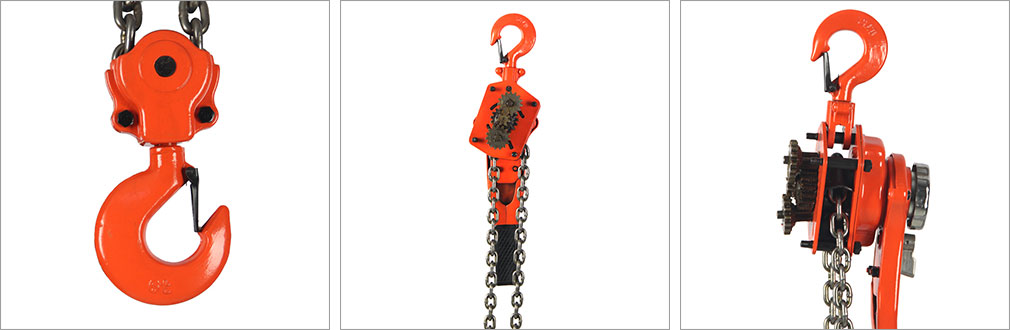

Partes principales que reviso

• Gancho superior: Se utiliza para conectar el polipasto de palanca a un punto de apoyo adecuado.

• Gancho inferior: Se conecta a la carga o a un accesorio de elevación apropiado.

• Cadena de carga: Soporta la fuerza de elevación y debe mantenerse en condiciones adecuadas.

• Palanca de mando: Proporciona la entrada manual para elevar, descender o posicionar la carga.

• Transmisión mecánica: Transmite la fuerza del operador al mecanismo de elevación.

• Sistema de freno: Ayuda a controlar la carga durante el funcionamiento y debe operar correctamente.

Presto especial atención a los ganchos y a la cadena de carga, ya que estas piezas participan directamente en la trayectoria de la carga. Las directrices de la OSHA para equipos de elevación hacen hincapié en la inspección de componentes como cadenas y ganchos, y exigen que los equipos de elevación se utilicen conforme a los requisitos aplicables del fabricante.

Un ejemplo sencillo

Imagine que necesito recolocar una pieza de maquinaria dentro de un taller. Primero me aseguro de que la maquinaria pueda elevarse de forma segura y de que el punto de soporte pueda soportar la carga requerida. Tras colocar el equipo de elevación adecuado, puedo utilizar el polipasto de palanca para elevar ligeramente la maquinaria, colocar el equipo de transporte debajo y, a continuación, bajarla con cuidado.

Por lo tanto, el polipasto de palanca no siempre realiza todo el trabajo de manipulación de materiales. A veces, su función más útil consiste simplemente en elevar o posicionar una carga para que otro equipo pueda hacerse cargo.

3. Dónde utilizo los polipastos de palanca de la serie HSH-E 0.75T

En mi experiencia, la mayor utilidad de un polipasto de palanca manual compacto reside en su flexibilidad. Puedo llevarlo a distintas zonas de trabajo sin necesidad de disponer de una fuente de alimentación eléctrica.

1. Instalación de maquinaria

Durante la instalación de maquinaria, puede ser necesario elevar ligeramente un componente, alinear dos piezas o situar una máquina en su posición definitiva. Un polipasto de palanca manual resulta útil cuando el movimiento es controlado y la carga se encuentra dentro de la capacidad nominal del equipo.

Por ejemplo, al posicionar una pequeña máquina industrial, podría usar un polipasto de palanca para realizar pequeños ajustes de altura antes de fijar definitivamente la máquina.

2. Mantenimiento de equipos

Las tareas de mantenimiento suelen realizarse en zonas que no fueron diseñadas específicamente para la elevación. Puede ser necesario retirar un motor, ajustar un componente de una máquina o soportar temporalmente un conjunto mecánico.

En estos casos, un polipasto de palanca compacto resulta muy práctico. Se puede llevar hasta la zona de trabajo y fijarlo a un soporte adecuado cuando las condiciones del lugar lo permiten.

3. Obras de construcción e instalación

Las obras de construcción cambian constantemente. Es posible que no haya energía eléctrica exactamente donde se necesita, y que no haya espacio suficiente para una gran máquina de elevación motorizada.

Un polipasto de palanca manual puede ser útil para trabajos controlados de elevación, tracción y posicionamiento. No obstante, siempre verifico previamente las condiciones reales de la obra, en especial la estructura de soporte y la trayectoria de la carga.

4. Tracción y tensado

Un punto importante es que un polipasto de palanca no es únicamente un dispositivo de elevación vertical. La norma ASME B30.21 también reconoce aplicaciones de elevación, tracción y tensado para los polipastos de palanca.

Por ejemplo, un polipasto de palanca adecuado puede ayudar a alinear equipos o tensar un componente durante la instalación. La aplicación exacta debe seguir siempre las instrucciones del fabricante y las prácticas de aparejo apropiadas.

5. Manipulación de materiales en taller

En un taller de reparación, puede que no necesite una gran grúa aérea para cada pequeña tarea de elevación. Un dispositivo de elevación manual compacto puede ofrecer una opción adicional para posicionar componentes y equipos.

Esto resulta especialmente útil cuando el trabajo es ocasional y no una elevación de producción continua.

Fuente: Las categorías de aplicación se basan en el alcance de elevación, tracción y tensión descrito en ASME B30.21; el uso real debe seguir las instrucciones del fabricante y la evaluación de riesgos específica del sitio.

4. Polipastos de palanca Serie HSH-E 0.75T frente a otros equipos de elevación

Cuando los clientes me preguntan si deben elegir un polipasto de palanca, no me limito a decir que un tipo de equipo es mejor que otro. La elección correcta depende del trabajo.

Un polipasto de palanca es útil porque combina operación manual, portabilidad y movimiento controlado. Pero si necesito elevación continua en una línea de producción, un Polipasto eléctrico puede ser más adecuado. Si solo necesito mover mercancías paletizadas horizontalmente, una transpaleta puede tener más sentido.

Fuente: Las distinciones funcionales se basan en las aplicaciones comunes del equipo y en el alcance de los polipastos de palanca descritos por ASME B30.21.

¿Polipasto de palanca o polipasto eléctrico?

Si necesito elevar una carga de forma repetida durante toda una jornada de trabajo, normalmente consideraría un equipo motorizado, ya que el manejo manual puede resultar agotador.

Si solo necesito elevaciones ocasionales, tareas de mantenimiento de equipos, instalaciones temporales o trabajar en una zona sin suministro eléctrico conveniente, un polipasto de palanca manual puede resultar mucho más práctico.

¿Polipasto de palanca o Polipasto de cadena manual?

Ambos son herramientas de elevación manuales, pero su estilo de operación es diferente. Un Polipasto de cadena manual se utiliza habitualmente para elevación vertical desde un soporte aéreo adecuado. Un polipasto de palanca ofrece una palanca que puede ser muy útil cuando necesito tracción controlada, posicionamiento o tensado.

Por lo tanto, analizo la dirección del movimiento y el espacio de trabajo disponible antes de tomar una decisión.

5. Cómo elijo el polipasto de palanca adecuado

La elección del equipo de elevación nunca debe basarse únicamente en el precio. Empiezo por el propio trabajo.

Paso 1: Confirmar la carga

En primer lugar, determino el peso real de la carga. No hago suposiciones cuando la carga es importante o difícil de identificar.

No se debe superar la capacidad nominal del equipo de elevación. Los requisitos de OSHA para polipastos suspendidos establecen que se debe indicar la carga útil segura del fabricante y que esta no debe ser superada.

Para un producto identificado como 0.75T, aun así consulto la documentación y la información de capacidad del fabricante, en lugar de asumir que cada posible configuración de elevación tiene exactamente la misma capacidad.

Paso 2: Verifique la estructura de soporte

Un polipasto resistente no convierte en seguro un punto de soporte inadecuado.

Reviso la viga, el punto de elevación, la estructura temporal u otro soporte antes de conectar el equipo. La OSHA especifica que la estructura de soporte de un polipasto suspendido debe tener una carga útil segura adecuada para el polipasto.

Paso 3: Tenga en cuenta la dirección de la fuerza

Este punto es fácil de pasar por alto.

Si estoy izando verticalmente, la trayectoria de la carga debe permanecer controlada. Si estoy tirando en horizontal o en ángulo, debo considerar la carga lateral, el movimiento de la carga, los puntos de amarre y la posibilidad de un movimiento brusco.

Nunca asumo que un dispositivo de elevación puede manejar automáticamente cualquier ángulo simplemente porque su capacidad nominal parezca suficiente.

Paso 4: Verifique el espacio de trabajo

• ¿Hay suficiente espacio para operar la palanca?

• ¿Puedo situarme en una posición segura?

• ¿Puede moverse la carga libremente?

• ¿Hay obstáculos en la trayectoria de la carga?

• ¿Puedo mantener a las personas alejadas de la carga suspendida?

• ¿Es el soporte resistente y adecuado?

Estas sencillas preguntas suelen decirme más sobre la idoneidad del equipo que cualquier folleto del producto.

Fuente: Los criterios de selección están alineados con el enfoque de la norma ASME B30.21 sobre construcción, instalación, operación, inspección y mantenimiento, junto con los requisitos de la OSHA relativos a la carga nominal, las condiciones de soporte y de operación.

6. Cómo operar un polipasto de palanca con mayor seguridad

Para mí, una elevación segura comienza antes de accionar la palanca. El movimiento de elevación propiamente dicho es solo una parte del trabajo.

Antes de la operación

• Verifique la capacidad nominal y asegúrese de que la carga sea adecuada.

• Inspeccione los ganchos en busca de daños visibles, deformaciones u otros problemas.

• Revise la cadena de carga para detectar desgaste evidente, deformación, corrosión o daños.

• Compruebe el estado de la palanca y del mecanismo de operación.

• Asegúrese de que el punto de soporte sea adecuado.

• Confirme que la carga esté correctamente enganchada.

• Retire del área de trabajo a personas innecesarias y elimine los obstáculos.

• Asegúrese de que el operario disponga de una posición segura y una visión despejada.

Los materiales de la OSHA identifican las cadenas, los ganchos y otros componentes de elevación como elementos que requieren inspección, mientras que las normas de la OSHA sobre polipastos aéreos exigen que el equipo se mantenga y se opere conforme a los requisitos aplicables del fabricante.

Durante la operación

Acciono la palanca con suavidad, sin movimientos bruscos ni agresivos. Observo la carga cuando comienza a moverme y me detengo si algo parece anormal.

También evito situarme directamente debajo de una carga suspendida. Una operación de elevación debe planificarse de modo que las personas se mantengan alejadas de la carga y de su posible trayectoria de movimiento.

Otra regla importante es sencilla: nunca utilizo un dispositivo de elevación para izar personas, a menos que el equipo esté específicamente diseñado, aprobado y configurado para ese propósito. El alcance de la norma ASME B30.21 sobre polipastos de palanca excluye explícitamente las aplicaciones de elevación de personal de sus disposiciones habituales.

Qué hago si algo parece no funcionar bien

Si la carga no se mueve con normalidad, la cadena se comporta de forma inesperada, el mecanismo emite un sonido extraño o el equipo parece dañado, detengo la operación.

No intento resolver un posible problema mecánico mientras la carga está suspendida. Primero pongo la situación en condiciones seguras, retiro la carga del equipo cuando sea posible y, a continuación, inspecciono el equipo o solicito que lo verifique personal cualificado.

7. Mantenimiento, inspección y consejos prácticos

Una herramienta de elevación puede ser mecánicamente sencilla y aun así requerir los cuidados adecuados. Según mi experiencia, una inspección regular es mucho más fácil que lidiar con una falla cuando el equipo ya se necesita para un trabajo urgente.

Mantenga la cadena limpia y en buen estado

La cadena de elevación es un componente importante de soporte de carga. Busco desgaste visible, corrosión, eslabones retorcidos o deformados y otras condiciones inusuales.

Las directrices de OSHA sobre grúas identifican las cadenas de los polipastos y sus conexiones de extremo como elementos de inspección, incluidos el desgaste excesivo, la torsión, los eslabones deformados y el estiramiento que supera las recomendaciones del fabricante.

Inspeccione los ganchos con regularidad

Reviso ambos ganchos en busca de grietas, deformaciones, apertura excesiva, pestillos dañados cuando corresponda y otros signos de uso anormal.

Un gancho no debe tratarse simplemente como un lugar práctico para sujetar una carga. Forma parte del recorrido de carga, por lo que su estado es importante.

Siga las instrucciones de mantenimiento del fabricante

Los intervalos de mantenimiento pueden depender de la frecuencia de uso del polipasto de palanca, del entorno de trabajo y de las recomendaciones del fabricante. Por ello, evito dar un único intervalo de mantenimiento universal para todas las situaciones.

ASME B30.21 incluye la inspección y el mantenimiento dentro de su ámbito de aplicación, mientras que OSHA exige que los polipastos aplicables cumplan con los requisitos del fabricante en materia de construcción, instalación, pruebas, inspección, mantenimiento y operación.

Mi lista de verificación de mantenimiento sencilla

• Limpie el equipo después de trabajos con polvo o suciedad.

• Suave y mantenga la cadena en condiciones adecuadas según las instrucciones del fabricante.

• Inspeccione los ganchos y los componentes de conexión.

• Revise la palanca y el funcionamiento mecánico.

• Busque corrosión, grietas, deformaciones o desgaste anormal.

• Guarde el equipo en un lugar seco y adecuado cuando no se esté utilizando.

• Registre las inspecciones y reparaciones importantes del equipo que se utiliza con regularidad.

Tres consejos prácticos que recomiendo

Consejo 1: No elija una capacidad demasiado cercana a la carga real.
Siempre considero el conjunto completo de elevación y las instrucciones del fabricante, en lugar de seleccionar el equipo basándome solo en una estimación aproximada.

Consejo 2: Planifique la trayectoria de la carga antes de elevar.
Una carga puede moverse de forma inesperada cuando comienza a elevarse. Retiro los obstáculos y me aseguro de que no haya personas en la zona de peligro.

Consejo 3: Nunca use tubos adicionales ni objetos similares para extender la palanca.
Si necesito mucha más fuerza de lo normal, me detengo e investigo la causa. Utilizar una extensión improvisada puede generar fuerzas y condiciones para las que el equipo no fue diseñado.

8. Por qué la experiencia del fabricante es importante para mí

Cuando compro equipos de elevación, miro más allá del nombre del producto. También quiero saber si el fabricante cuenta con experiencia real de producción y si dispone de los equipos y procesos necesarios para controlar la calidad del producto.

La Baoding Hoisting Machinery Factory fue fundada en 1976. La fábrica ocupa aproximadamente 25.000 metros cuadrados y cuenta con más de 180 empleados. Está ubicada en Baoding, China, con acceso conveniente a las principales rutas de transporte, incluidas autopistas y la Carretera Nacional 107.

Con los años, la fábrica ha adquirido experiencia en equipos de elevación y manejo de materiales. Su gama de productos incluye polipastos de cadena manuales, polipastos de palanca, polipastos eléctricos, trolleys monorraíl, transpaletas manuales, portadores plegables, equipos de elevación montados en camión, cabrestantes eléctricos, equipos de tracción de cable de acero, máquinas de elevación eléctricas, patines de transporte de carga, elevadores magnéticos, gatos, cadenas de elevación, eslingas y abrazaderas de elevación.

Para mí, esta gama de productos más amplia resulta útil porque los equipos de elevación rara vez trabajan de forma totalmente aislada. Un polipasto de palanca puede utilizarse junto con cadenas de elevación, eslingas, abrazaderas, patines de transporte, gatos u otros equipos de manipulación de materiales, según el trabajo.

La gama principal de polipastos de cadena manuales de fábrica incluye los modelos HS, HSZ-A, HSZ-B, HSZ-C, HSZ-D, HSZ-E, HSZ-BK, HSZ-CK, HSZ-VT y HSZ-O. También fabrica polipastos de palanca HSH-E y HSH-VT.

Desde el punto de vista de un comprador, me resulta útil cuando un único fabricante comprende varias partes del proceso de elevación, en lugar de centrarse en un solo producto.

Qué busco en un proveedor

• Experiencia de fabricación a largo plazo.

• Identificación clara del producto e información sobre la capacidad nominal.

• Procesos de producción consistentes.

• Procedimientos adecuados de prueba e inspección.

• Documentación técnica clara.

• Comunicación fluida antes y después de la compra.

• Capacidad para suministrar productos relacionados de elevación y manipulación de materiales.

Estos puntos no sustituyen a mis propias comprobaciones técnicas, pero me ayudan a tomar una decisión de compra más informada.

9. Preguntas frecuentes sobre los polipastos de palanca serie HSH-E 0.75T

P1: ¿Para qué se utilizan principalmente los polipastos de palanca serie HSH-E 0.75T?

La Serie HSH-E 0.75T de polipastos de palanca está destinada a la elevación, tracción y posicionamiento manuales, así como a aplicaciones adecuadas de tensado. Los entornos de trabajo habituales incluyen fábricas, talleres, obras de construcción, zonas de instalación de maquinaria y operaciones de mantenimiento. La aplicación exacta debe corresponder siempre con las instrucciones del fabricante y la capacidad nominal.

P2: ¿Un polipasto de palanca necesita electricidad?

No. Un polipasto de palanca manual funciona mediante un mecanismo mecánico accionado a mano, por lo que no requiere suministro eléctrico para su funcionamiento manual normal. Esta es una de las razones por las que considero que los polipastos de palanca resultan útiles para trabajos temporales, zonas de mantenimiento y lugares donde la energía eléctrica resulta poco práctica.

P3: ¿Puedo usar la Serie HSH-E 0.75T de polipastos de palanca para tracción horizontal?

Los polipastos de palanca pueden utilizarse para aplicaciones adecuadas de tracción y tensado, y la norma ASME B30.21 incluye estas aplicaciones dentro de su alcance. Sin embargo, no doy por sentado que toda configuración de tracción sea automáticamente segura. Antes de comenzar verifico la dirección de la fuerza, los puntos de anclaje, el movimiento de la carga, la estructura de soporte y las instrucciones del fabricante.

P4: ¿Cómo elijo el polipasto de palanca adecuado?

Comienzo con el peso real de la carga y luego verifico la dirección de elevación o tracción requerida, la estructura de soporte, el espacio de trabajo disponible, la frecuencia de operación y las condiciones ambientales. La capacidad nominal no debe superarse. OSHA también exige que la carga máxima de trabajo segura indicada por el fabricante se señalice y no se exceda.

P5: ¿Con qué frecuencia debo inspeccionar un polipasto de palanca?

No existe un único intervalo de inspección válido para todas las aplicaciones. Los requisitos de inspección dependen del equipo, de las instrucciones del fabricante, de la frecuencia de uso, de las condiciones de trabajo y de las normativas o estándares aplicables. Yo siempre sigo las directrices de inspección del fabricante y los requisitos aplicables del lugar de trabajo. La norma ASME B30.21 cubre la inspección y el mantenimiento de los polipastos de palanca, mientras que OSHA exige que el equipo de elevación aplicable cumpla los requisitos pertinentes de inspección y mantenimiento.

10. Reflexión final

Para mí, el principal valor de los Polipastos de Palanca Serie HSH-E 0.75T no radica simplemente en su capacidad de elevación. Está en la combinación de operación manual, portabilidad, movimiento controlado y flexibilidad para diferentes tareas industriales.

Puedo utilizar este tipo de polipasto de palanca cuando necesito elevar un componente de maquinaria, posicionar equipos, alinear una carga tirando de ella o realizar tareas de mantenimiento en una zona donde no es práctico usar equipos de elevación motorizados.

Al mismo tiempo, nunca trato un polipasto de palanca como una simple herramienta de "tirar y elevar". Un buen trabajo de elevación comienza por elegir la capacidad correcta, revisar la estructura de soporte, inspeccionar el equipo, planificar la trayectoria de la carga y mantener a las personas alejadas de las zonas de peligro.

Para los compradores, recomiendo evaluar la aplicación completa en lugar de elegir el equipo basándose únicamente en la capacidad. Un polipasto de palanca bien seleccionado puede convertirse en una herramienta muy útil dentro de un taller o sistema de elevación industrial, especialmente cuando necesito una solución manual y práctica.

Con una experiencia de fabricación que se remonta a 1976, la fábrica Baoding Hoisting Machinery Factory ha desarrollado una amplia gama de productos de elevación y manejo de materiales. Para los clientes que buscan el polipasto de palanca serie HSH-E 0,75 T, el objetivo debe ir más allá de simplemente adquirir un dispositivo de elevación. El verdadero objetivo es seleccionar un equipo que se adapte a la carga, al entorno de trabajo, al método de operación y a los requisitos de mantenimiento a largo plazo.

En resumen, elijo un polipasto de palanca cuando necesito elevación o tracción manual controlada, verifico la aplicación antes de cada trabajo importante y trato la inspección y el mantenimiento como parte del proceso de elevación, no como una idea tardía.

Fuentes de referencia

• ASME B30.21-2025, Polipastos de palanca — alcance que cubre la construcción, instalación, operación, inspección y mantenimiento de polipastos de palanca utilizados para aplicaciones de elevación, tracción y tensado.

• OSHA 29 CFR 1926.554, Polipastos aéreos — requisitos relativos a la carga útil de trabajo, las estructuras de soporte, la instalación y los requisitos del fabricante.

• OSHA 29 CFR 1910.179, Puentes grúa y grúas pórtico — orientación relativa a la inspección de ganchos, cadenas de elevación, mecanismos de operación y equipos de elevación relacionados.
